قطعات مادربرد مجموعهای از سوکتها، اسلاتها، تراشهها، مدارهای الکترونیکی و کانکتورهایی هستند که ارتباط میان پردازنده، حافظه رم، کارت گرافیک، حافظه ذخیرهسازی و تجهیزات جانبی را برقرار میکنند. شناخت قطعات مادربرد برای کاربری که قصد خرید، ارتقا، اسمبل یا عیبیابی کامپیوتر را دارد اهمیت زیادی دارد، زیرا تقریباً تمام اجزای اصلی سیستم بهصورت مستقیم یا غیرمستقیم به مادربرد وابسته هستند.
در معرفی انواع قطعات مادربرد نباید فقط به سوکت پردازنده یا اسلات رم توجه کرد. چیپست، مدار VRM، اسلات PCI Express، رابط M.2، پورت SATA، تراشه BIOS یا UEFI، باتری CMOS، کانکتورهای برق، هدرهای فن، پنل جلو و پورتهای ورودی و خروجی همگی در عملکرد مادربرد نقش دارند. هر بخش وظیفه مشخصی دارد و میتواند روی سازگاری، پایداری و قابلیت ارتقای سیستم تأثیر بگذارد.
در این راهنما اجزای مادربرد را از بخشهای ساده و قابل مشاهده تا اجزای تخصصیتر بررسی میکنیم. هدف این است که بدانید هر قطعه کجاست، چه کاری انجام میدهد و هنگام خرید یا ارتقا چرا باید به آن توجه کنید. همچنین تفاوت میان اجزای خود مادربرد و قطعاتی که روی آن نصب میشوند را توضیح میدهیم تا ساختار یک برد واقعی را دقیقتر بشناسید.
برای شناخت اجزای مادربرد باید ابتدا خود مادربرد را بهعنوان یک شبکه ارتباطی در نظر بگیریم. مسیرهای مسی روی PCB داده و انرژی را میان بخشهای مختلف جابهجا میکنند و کنترلرها، تراشهها و مدارهای تغذیه این ارتباط را مدیریت میکنند. پردازنده، حافظه، کارتهای توسعه و تجهیزات ذخیرهسازی هرکدام از مسیر یا رابط مشخصی برای ارتباط با سیستم استفاده میکنند.
بعضی قطعات مادربرد مستقیماً روی برد لحیم شدهاند؛ مانند چیپست، خازنها، MOSFETها، کنترلرهای شبکه و تراشه Firmware. در مقابل، بعضی قسمتها محل نصب قطعات دیگر هستند؛ مانند سوکت CPU، اسلات DIMM، اسلات PCIe و شکاف M.2. این تفکیک مهم است، چون CPU یا RAM بخشی از خود مادربرد نیستند و فقط روی آن نصب میشوند.

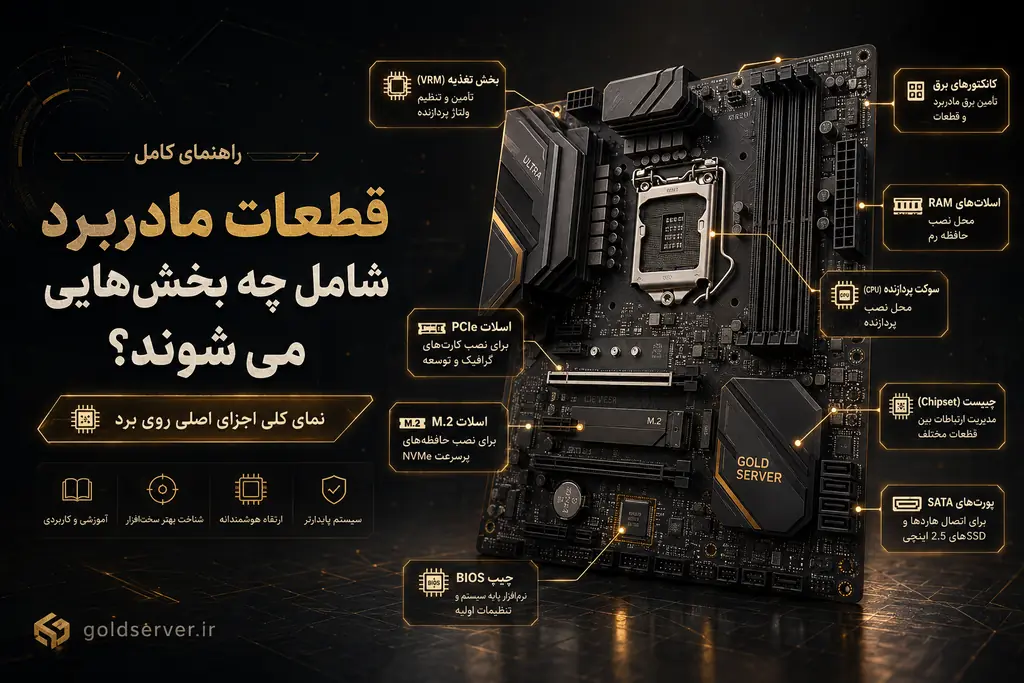

برای شناخت ساختار یک کامپیوتر، آشنایی با قطعات مادربرد اهمیت زیادی دارد؛ زیرا هر بخش از مادربرد وظیفه مشخصی در انتقال اطلاعات، تأمین انرژی یا اتصال سختافزارهای مختلف دارد. سوکت پردازنده، اسلات رم، چیپست، مدار VRM، اسلات PCIe، رابط M.2، پورت SATA، BIOS و باتری CMOS از مهمترین بخشهایی هستند که روی یک مادربرد مشاهده میشوند.
هرکدام از این قطعات مادربرد بهصورت مستقیم یا غیرمستقیم روی عملکرد سیستم تأثیر میگذارند. بعضی اجزا مانند سوکت CPU و اسلات RAM محل نصب سختافزارهای دیگر هستند و برخی مانند چیپست، VRM و تراشه BIOS بخشی از خود برد محسوب میشوند. در ادامه مهمترین اجزای مادربرد را بهصورت جداگانه بررسی میکنیم تا کاربرد و نقش هرکدام بهطور دقیق مشخص شود.
سوکت پردازنده یکی از اصلیترین قطعات مادربرد است و محل نصب CPU محسوب میشود. این سوکت ارتباط فیزیکی و الکتریکی پردازنده با برد را برقرار میکند و بسته به پلتفرم، شکل و تعداد نقاط تماس متفاوتی دارد. به همین دلیل نمیتوان هر پردازندهای را روی هر مادربرد نصب کرد و سازگاری سوکت اولین شرط انتخاب CPU است.
اسلاتهای DIMM از شناختهشدهترین قطعات مادربرد هستند و برای نصب حافظه رم استفاده میشوند. تعداد اسلاتها به فرمفاکتور و رده مادربرد بستگی دارد. مادربردهای کوچک معمولاً دو اسلات و مدلهای رایج دسکتاپ چهار اسلات دارند، در حالی که مادربردهای ورکاستیشن یا سرور ممکن است تعداد بسیار بیشتری اسلات حافظه ارائه دهند.
در بررسی اجزای مادربرد باید نسل حافظه نیز مشخص شود. DDR4 و DDR5 از نظر ساختار فیزیکی و الکتریکی متفاوتاند و امکان نصب متقابل ندارند. حداکثر ظرفیت قابل پشتیبانی، فرکانس حافظه، تعداد کانالها و ترتیب نصب ماژولها نیز از مواردی هستند که باید از دفترچه یا مشخصات رسمی مادربرد بررسی شوند.
چیپست یکی از مهمترین قطعات مادربرد برای مدیریت بخشی از ارتباطات و امکانات جانبی سیستم است. تعداد برخی پورتهای USB، مسیرهای ذخیرهسازی، تعدادی از Laneهای PCIe و قابلیتهای توسعه میتوانند به نوع چیپست و طراحی مادربرد وابسته باشند. به همین دلیل دو مادربرد با سوکت یکسان میتوانند امکانات کاملاً متفاوتی داشته باشند.
در مادربردهای قدیمیتر، ساختار پل شمالی و پل جنوبی رایج بود. پل شمالی ارتباط پردازنده با حافظه و گرافیک را مدیریت میکرد و پل جنوبی مسئول بسیاری از ورودیها و خروجیها بود. در معماریهای جدید، بخشی از این وظایف به داخل پردازنده منتقل شده و نقش چیپست تغییر کرده است. این نکته برای فهم دقیق اجزای مادربرد جدید اهمیت دارد.
VRM یا Voltage Regulator Module یکی از حیاتیترین قطعات مادربرد در بخش تغذیه است. منبع تغذیه ولتاژهایی بالاتر از ولتاژ مورد نیاز CPU ارائه میدهد و VRM این ولتاژ را به سطح دقیق و پایدار مورد نیاز پردازنده تبدیل میکند. پایداری این بخش برای پردازندههای پرمصرف یا سیستمهایی که مدت طولانی زیر بار قرار دارند اهمیت بیشتری دارد.
هنگام مقایسه اجزای مادربرد، تعداد فازهای VRM نباید تنها معیار ارزیابی باشد. کیفیت کنترلر، نوع MOSFETها، چوکها، خازنها، طراحی PCB و هیتسینکهای مدار تغذیه نیز اهمیت دارند. یک طراحی متعادل و خنک میتواند در عمل بهتر از مداری باشد که فقط تعداد فاز بیشتری روی کاغذ دارد.
خازنها، چوکها و MOSFETها از قطعات مادربرد هستند که در مدار تغذیه نقش مستقیم دارند. MOSFETها جریان برق را با سرعت بالا سوئیچ میکنند، چوکها به ذخیره موقت انرژی و صاف شدن جریان کمک میکنند و خازنها نوسانات ولتاژ را کاهش میدهند. این مجموعه معمولاً در اطراف سوکت پردازنده و بخش VRM بهصورت منظم دیده میشود.
PCI Express یکی از اصلیترین رابطهای توسعه در قطعات مادربرد امروزی است. کارت گرافیک، کارت شبکه، کارت کپچر، کارت صدا، کنترلر RAID و بسیاری از کارتهای جانبی از طریق PCIe به سیستم متصل میشوند. این اسلاتها از نظر طول و تعداد Lane میتوانند متفاوت باشند و معمولاً با نامهایی مانند x1، x4، x8 و x16 شناخته میشوند.
در بررسی اجزای مادربرد باید تفاوت میان اندازه فیزیکی اسلات و تعداد Lane فعال را در نظر گرفت. ممکن است یک اسلات از نظر ظاهری x16 باشد اما از نظر الکتریکی فقط با x4 یا x8 کار کند. در سیستمهای حرفهای و چندکارت، نحوه تقسیم Laneهای PCIe میان اسلاتها اهمیت زیادی دارد. برای آشنایی بیشتر با این موضوع میتوانید راهنمای انتخاب مادربرد Intel را نیز بررسی کنید.
M.2 یکی از کاربردیترین بخشها در قطعات مادربرد جدید است و برای نصب SSDهای کمحجم و پرسرعت استفاده میشود. با این حال همه اسلاتهای M.2 یکسان نیستند. بعضی از آنها از NVMe بر پایه PCIe پشتیبانی میکنند، بعضی ممکن است SATA را نیز بپذیرند و برخی برای ماژولهای Wi-Fi طراحی شدهاند.
پورتهای SATA از قطعات مادربرد پرکاربرد برای اتصال هارددیسک، SSDهای SATA و برخی درایوهای نوری هستند. با وجود رواج SSDهای NVMe، SATA همچنان برای ذخیرهسازی حجیم و استفاده از درایوهای موجود کاربرد دارد. تعداد این پورتها در مادربردهای مختلف متفاوت است و باید بر اساس تعداد درایوهای مورد نیاز انتخاب شود.
تراشه Firmware یکی از قطعات مادربرد است که کد BIOS یا UEFI روی آن ذخیره میشود. این نرمافزار پیش از بارگذاری سیستمعامل، سختافزار را مقداردهی اولیه میکند و تنظیماتی مانند ترتیب بوت، پروفایل حافظه، کنترل فنها، گزینههای امنیتی و برخی تنظیمات پردازنده را در اختیار کاربر قرار میدهد.
بهروزرسانی Firmware ممکن است سازگاری CPU، حافظه یا تجهیزات جدید را بهتر کند، اما باید دقیقاً طبق دستورالعمل سازنده انجام شود. قطع برق یا استفاده از فایل نادرست میتواند راهاندازی سیستم را مختل کند. بنابراین این بخش از اجزای مادربرد نیازمند دقت بیشتری هنگام تغییرات نرمافزاری است.
باتری CMOS یکی از قابل تشخیصترین قطعات مادربرد است و معمولاً به شکل یک باتری سکهای روی برد دیده میشود. این باتری در زمان قطع برق به حفظ ساعت سیستم و برخی اطلاعات مرتبط با تنظیمات کمک میکند. کاهش توان باتری میتواند با بههمریختن ساعت یا از دست رفتن بعضی تنظیمات پس از قطع برق همراه باشد.

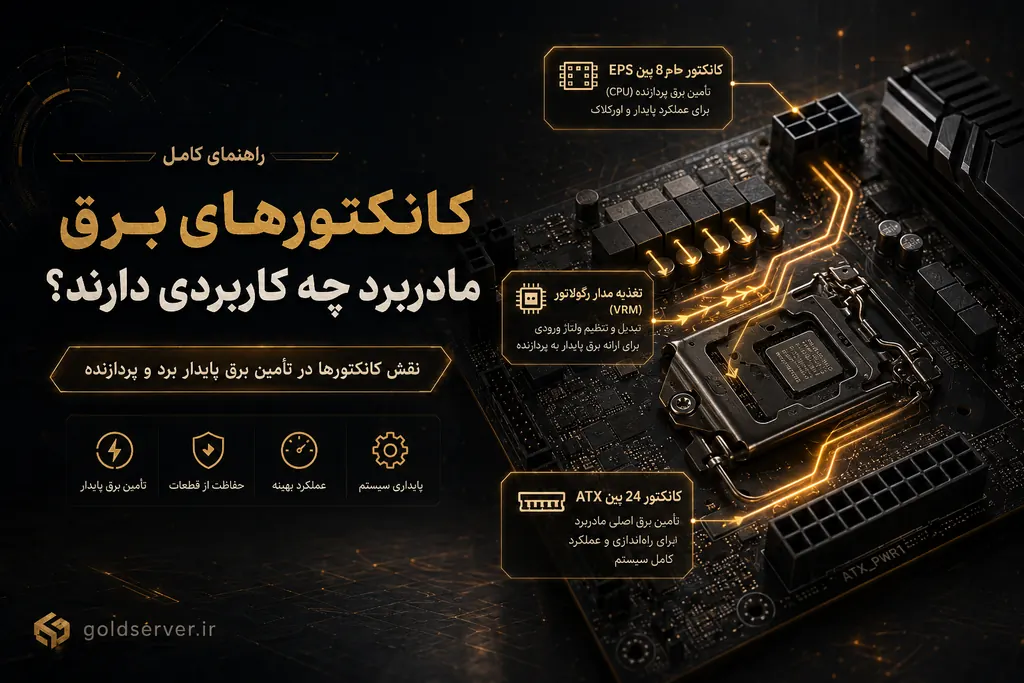

کانکتورهای برق از مهمترین قطعات مادربرد برای تأمین انرژی بخشهای مختلف سیستم هستند. مادربرد انرژی مورد نیاز خود و پردازنده را مستقیماً از منبع تغذیه دریافت میکند و برای این کار از کانکتورهای مشخصی مانند ATX 24-Pin و EPS CPU استفاده میشود. نوع و تعداد این کانکتورها بسته به طراحی، توان پردازنده و رده مادربرد میتواند متفاوت باشد.
اتصال صحیح کانکتورهای برق برای راهاندازی پایدار سیستم ضروری است. شل بودن کابل، استفاده از کانکتور اشتباه یا تأمین نشدن توان کافی میتواند باعث روشن نشدن سیستم یا ایجاد ناپایداری شود. هنگام بررسی قطعات مادربرد باید علاوه بر کانکتور اصلی 24 پین، کانکتورهای برق پردازنده و محل دقیق اتصال آنها نیز بررسی شوند.
کانکتور ATX 24 پین یکی از بزرگترین قطعات مادربرد از نظر ابعاد کانکتور است و برق اصلی برد را از منبع تغذیه دریافت میکند. این کانکتور معمولاً در لبه سمت راست مادربرد قرار دارد. هنگام اسمبل سیستم باید سوکت برق کاملاً در جای خود قرار گیرد تا اتصال پایدار برقرار شود.
کانکتور EPS معمولاً نزدیک سوکت پردازنده قرار دارد و انرژی مورد نیاز مدار تغذیه CPU را تأمین میکند. در بعضی مادربردها یک کانکتور 8 پین و در مدلهای قدرتمندتر ترکیبی از 8 و 4 پین یا دو کانکتور 8 پین دیده میشود. این کانکتورها از قطعات مادربرد مهم برای تأمین پایدار برق پردازنده هستند.
قطعات مادربرد در طول سالها همزمان با تغییر معماری پردازندهها، حافظهها و رابطهای ارتباطی پیشرفت زیادی کردهاند. مادربردهای قدیمی از بخشهایی مانند پل شمالی و پل جنوبی، اسلاتهای PCI و در برخی نسلها AGP استفاده میکردند، در حالی که بسیاری از وظایف این اجزا در مادربردهای جدید به پردازنده یا چیپستهای پیشرفتهتر منتقل شده است.
در قطعات مادربرد جدید رابطهایی مانند PCI Express، M.2 NVMe، USBهای پرسرعت و حافظههای DDR جدید جای فناوریهای قدیمیتر را گرفتهاند. مدارهای VRM نیز پیچیدهتر شدهاند و امکانات کنترلی BIOS جای خود را تا حد زیادی به UEFI داده است. شناخت این تفاوتها کمک میکند هنگام مطالعه مادربردهای قدیمی و جدید، عملکرد قطعات مشابه را با یکدیگر اشتباه نگیریم.
هدرهای فن از قطعات مادربرد کاربردی برای اتصال و کنترل فنها هستند. CPU_FAN برای فن خنککننده پردازنده استفاده میشود و هدرهایی مانند SYS_FAN یا CHA_FAN برای فنهای کیس در نظر گرفته میشوند. در بسیاری از مادربردها سرعت فنها از طریق BIOS یا نرمافزار سازنده قابل کنترل است.
هدرهای USB داخلی برای اتصال پورتهای جلوی کیس به مادربرد استفاده میشوند. نسل و شکل این اجزای مادربرد بسته به استاندارد USB متفاوت است. بعضی بردها علاوه بر هدرهای USB 2.0 و USB 3.x، کانکتور مخصوص USB Type-C پنل جلو نیز دارند. جهت نصب کابل باید با دقت بررسی شود تا به پینها آسیب نرسد.
Front Panel Header از قطعات مادربرد کوچک اما ضروری است. کلید پاور، کلید Reset، چراغ فعالیت ذخیرهسازی و LED وضعیت روشن بودن سیستم از طریق این هدر به مادربرد متصل میشوند. چینش پینها در همه مادربردها یکسان نیست، بنابراین بهترین مرجع برای نصب صحیح، نقشه دفترچه مادربرد است.
هدر صوتی پنل جلو برای اتصال جک هدفون و میکروفون کیس استفاده میشود. هدرهای RGB و ARGB نیز برای تجهیزات نورپردازی کاربرد دارند. این دو استاندارد از نظر ولتاژ و تعداد پین میتوانند متفاوت باشند. در میان اجزای مادربرد، این بخش یکی از مواردی است که اتصال اشتباه آن میتواند به تجهیزات نورپردازی آسیب بزند.

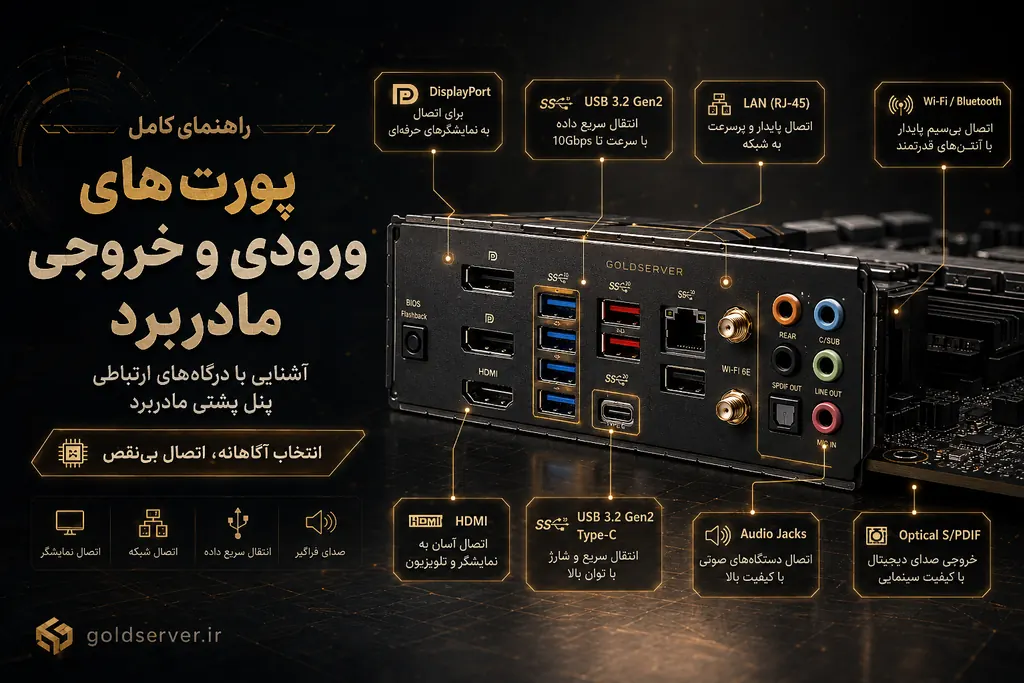

بخشی از قطعات مادربرد در پنل پشتی قرار دارند و ارتباط سیستم با تجهیزات بیرونی را برقرار میکنند. پورتهای USB برای اتصال کیبورد، ماوس، حافظه جانبی، تجهیزات صوتی و دستگاههای مختلف استفاده میشوند. نسخه USB و نوع کانکتور روی حداکثر پهنای باند و امکانات قابل استفاده تأثیر دارد.
پورت LAN از قطعات مادربرد مربوط به شبکه است و اتصال کابلی سیستم را فراهم میکند. سرعت کنترلر شبکه میتواند بسته به مدل مادربرد متفاوت باشد. در بعضی مدلها Wi-Fi و Bluetooth داخلی نیز وجود دارد و کانکتورهای آنتن در پنل پشتی قرار میگیرند.
خروجیهای HDMI و DisplayPort نیز روی بعضی مادربردها وجود دارند. وجود این پورتها بهتنهایی به معنی داشتن پردازنده گرافیکی مستقل روی مادربرد نیست و استفاده از آنها به قابلیت گرافیکی پردازنده یا پلتفرم وابسته است. جکهای صوتی، خروجی Optical و در برخی مدلها Thunderbolt نیز میتوانند بخشی از اجزای مادربرد در بخش I/O باشند.
برای مرور سریع اجزای مادربرد میتوان مهمترین بخشها را بر اساس وظیفه آنها مقایسه کرد. جدول زیر نشان میدهد هر قطعه در چه بخشی از سیستم نقش دارد و هنگام خرید یا ارتقا چرا اهمیت پیدا میکند.
| نام قطعه یا بخش | وظیفه اصلی | اهمیت در خرید و ارتقا |
|---|---|---|
| سوکت CPU | اتصال پردازنده به مادربرد | تعیین سازگاری پردازنده |
| اسلات DIMM | نصب حافظه رم | تعیین نسل، ظرفیت و تعداد ماژول RAM |
| چیپست | مدیریت بخشی از ارتباطات و I/O | اثرگذار بر پورتها و قابلیتهای توسعه |
| VRM | تنظیم و تثبیت ولتاژ | مهم برای پایداری پردازنده |
| PCIe | اتصال کارتهای توسعه | مهم برای کارت گرافیک و تجهیزات جانبی |
| M.2 | نصب SSD و بعضی ماژولها | مهم برای ذخیرهسازی پرسرعت |
| SATA | اتصال HDD و SSD SATA | مهم برای تعداد درایوهای قابل اتصال |
| BIOS/UEFI | راهاندازی اولیه و تنظیم سختافزار | اثرگذار بر سازگاری و تنظیمات سیستم |
| باتری CMOS | کمک به حفظ ساعت و تنظیمات | مهم برای حفظ اطلاعات در زمان قطع برق |
| هدرهای داخلی | اتصال فن، USB، صدا و پنل جلو | مهم برای اسمبل و امکانات کیس |

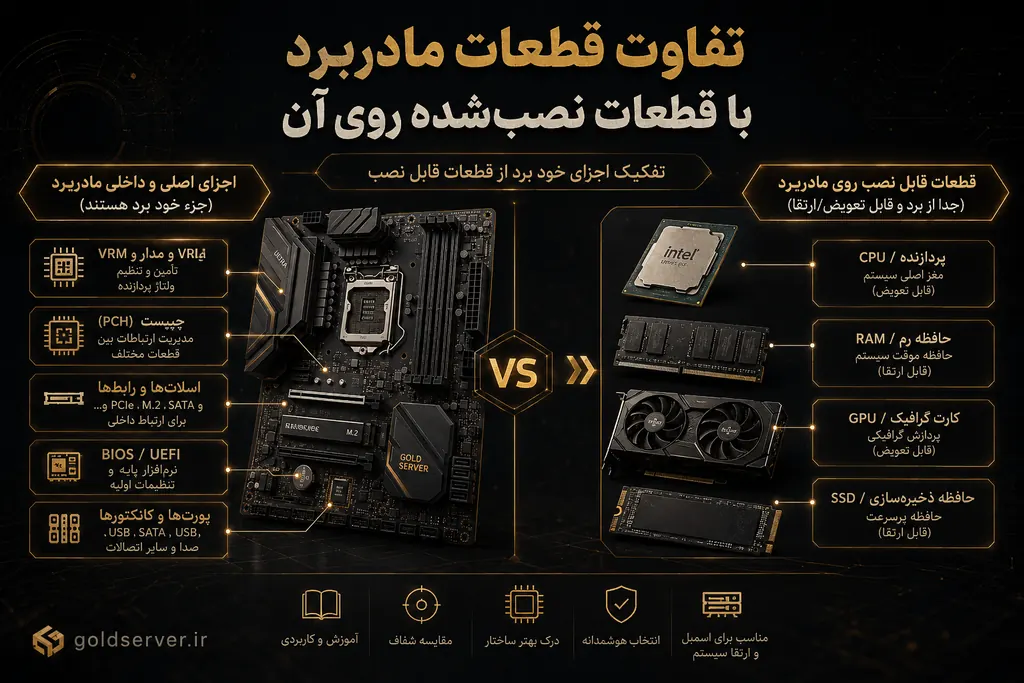

یکی از نکات مهم در معرفی قطعات مادربرد، تفاوت میان اجزای خود برد و قطعاتی است که روی آن نصب میشوند. CPU، حافظه RAM، کارت گرافیک، SSD و کارت شبکه افزونه، قطعات مستقلی هستند که از مادربرد بهعنوان بستر اتصال استفاده میکنند. در مقابل، سوکتها، چیپست، مدار تغذیه، کنترلرها و کانکتورها بخشی از خود مادربرد هستند.
| جزء | بخشی از خود مادربرد؟ | قابل تعویض توسط کاربر؟ |
|---|---|---|
| سوکت CPU | بله | معمولاً خیر |
| پردازنده | خیر | بله |
| اسلات DIMM | بله | معمولاً خیر |
| ماژول RAM | خیر | بله |
| اسلات PCIe | بله | معمولاً خیر |
| کارت گرافیک | خیر | بله |
| چیپست و VRM | بله | نیازمند تعمیر تخصصی |
| SSD M.2 | خیر | بله |

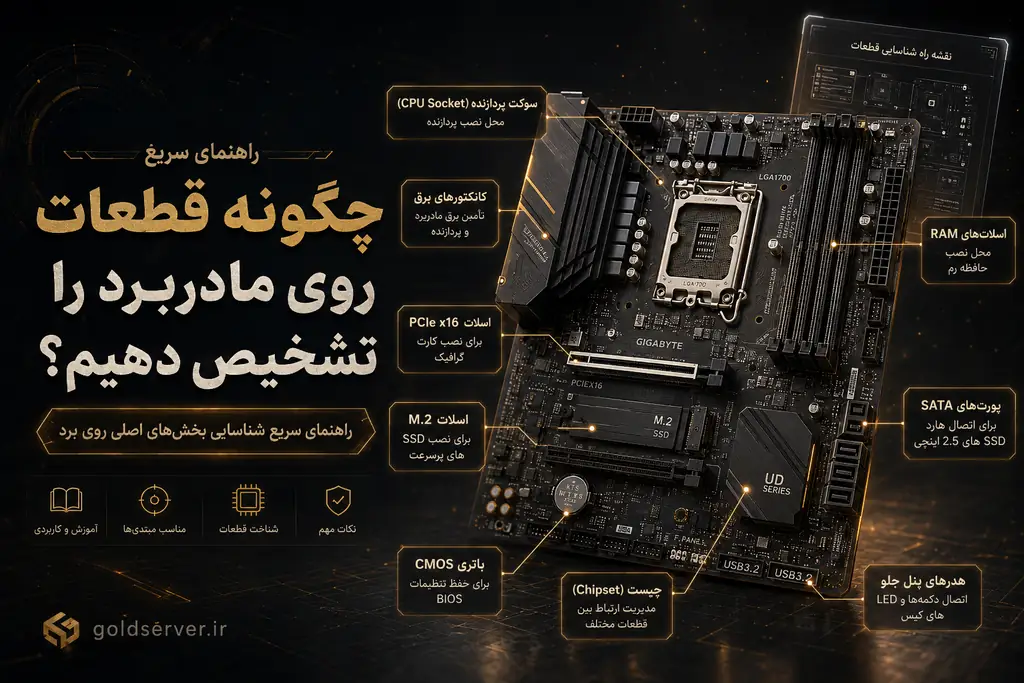

تشخیص قطعات مادربرد در نگاه اول ممکن است کمی دشوار باشد، اما بیشتر بخشهای اصلی برد از طریق شکل ظاهری، محل قرارگیری و نوشتههای چاپشده روی PCB قابل شناسایی هستند. سوکت CPU معمولاً یکی از بزرگترین بخشهای برد است، اسلاتهای RAM در کنار آن قرار میگیرند و اسلاتهای PCIe نیز بیشتر در نیمه پایین مادربرد دیده میشوند.
برای شناسایی دقیقتر قطعات مادربرد میتوان به عباراتی مانند CPU_FAN، DIMM، SATA، M.2، F_PANEL و USB که روی PCB چاپ شدهاند توجه کرد. با این حال محل قرارگیری قطعات در همه مدلها دقیقاً یکسان نیست؛ بنابراین دفترچه راهنمای سازنده بهترین مرجع برای پیدا کردن هدرها، کانکتورها، اسلاتها و سایر اجزای یک مادربرد مشخص است.
در مادربردهای قدیمیتر، بخشی از قطعات مادربرد بر پایه معماری پل شمالی و پل جنوبی طراحی میشد. پل شمالی معمولاً ارتباط CPU با RAM و کارت گرافیک را مدیریت میکرد و پل جنوبی به پورتها، ذخیرهسازی و تجهیزات جانبی مربوط بود. این ساختار در منابع قدیمی سختافزار بسیار دیده میشود.
در مادربردهای جدید بسیاری از وظایفی که قبلاً بر عهده پل شمالی بود به داخل پردازنده منتقل شده است. کنترلر حافظه و بخشی از Laneهای PCIe در بسیاری از پلتفرمهای جدید مستقیماً در CPU قرار دارند. بنابراین قطعات مادربرد مدرن ساختار سادهتر و متفاوتتری نسبت به مدلهای قدیمی دارند و توضیح آنها با اصطلاحات قدیمی همیشه دقیق نیست.
تشخیص قطعات مادربرد در نگاه اول ممکن است کمی دشوار باشد، اما بیشتر بخشهای اصلی برد از طریق شکل ظاهری، محل قرارگیری و نوشتههای چاپشده روی PCB قابل شناسایی هستند. سوکت CPU معمولاً یکی از بزرگترین بخشهای برد است، اسلاتهای RAM در کنار آن قرار میگیرند و اسلاتهای PCIe نیز بیشتر در نیمه پایین مادربرد دیده میشوند.
برای شناسایی دقیقتر قطعات مادربرد میتوان به عباراتی مانند CPU_FAN، DIMM، SATA، M.2، F_PANEL و USB که روی PCB چاپ شدهاند توجه کرد. با این حال محل قرارگیری قطعات در همه مدلها دقیقاً یکسان نیست؛ بنابراین دفترچه راهنمای سازنده بهترین مرجع برای پیدا کردن هدرها، کانکتورها، اسلاتها و سایر اجزای یک مادربرد مشخص است.
برای شناسایی قطعات مادربرد روی یک برد واقعی، نوشتههای چاپشده روی PCB بسیار کمککننده هستند. عبارتهایی مانند CPU_FAN، DIMM_A1، SATA، M2، USB، F_PANEL و SYS_FAN معمولاً کنار قطعه یا کانکتور مربوط قرار میگیرند. این علائم در زمان اسمبل یا عیبیابی مسیر پیدا کردن بخشها را سادهتر میکنند.
دفترچه راهنمای سازنده دقیقترین مرجع برای تشخیص قطعات مادربرد است. در این دفترچه محل سوکتها، اسلاتها، هدرها، پورتها و جامپرها مشخص میشود و محدودیتهایی مانند اشتراک Lane میان M.2، SATA و PCIe نیز توضیح داده میشود. برای قطعاتی که نام مشابه دارند یا چینش آنها مبهم است، دفترچه مادربرد بهترین منبع است.
مهمترین قطعات مادربرد برای سازگاری پردازنده، سوکت CPU، چیپست و نسخه BIOS هستند. حتی اگر پردازنده از نظر فیزیکی با سوکت سازگار باشد، ممکن است چیپست یا Firmware مادربرد از آن پشتیبانی نکند. به همین دلیل بررسی فهرست پردازندههای سازگار باید قبل از خرید انجام شود.
برای حافظه، نوع اسلات DIMM، نسل DDR، حداکثر ظرفیت و سرعتهای پشتیبانیشده اهمیت دارند. در بخش ذخیرهسازی نیز نوع اسلات M.2، پروتکل NVMe یا SATA و Laneهای در دسترس تعیین میکنند چه درایوی قابل استفاده است. این قطعات مادربرد مستقیماً روی گزینههای ارتقای سیستم تأثیر میگذارند.
برای انتخاب مادربرد بهتر است ابتدا پردازنده، نوع حافظه، تعداد تجهیزات ذخیرهسازی و کارتهای توسعه مشخص شوند. سپس قطعات مادربرد بر اساس این نیازها مقایسه شوند. خرید صرفاً بر اساس ظاهر، نورپردازی یا تعداد هیتسینکها روش دقیقی نیست و ممکن است هزینه اضافی بدون کاربرد واقعی ایجاد کند.
شناخت قطعات مادربرد کمک میکند ساختار کامپیوتر را دقیقتر درک کنید و هنگام خرید یا ارتقای سیستم تنها به نام مدل مادربرد توجه نکنید. سوکت CPU، اسلات RAM، چیپست، VRM، PCIe، M.2، SATA، BIOS، باتری CMOS و کانکتورهای برق هرکدام وظیفه مشخصی دارند و روی بخشی از عملکرد، سازگاری یا توسعه سیستم اثر میگذارند.
در معرفی انواع قطعات مادربرد مهم است که میان اجزای خود برد و قطعاتی که روی آن نصب میشوند تفاوت قائل شویم. بررسی مشخصات رسمی و دفترچه مادربرد نیز کمک میکند محدودیتهای مربوط به Laneها، حافظه و ذخیرهسازی را بهتر بشناسید و هنگام اسمبل یا ارتقا با مشکل کمتری روبهرو شوید.
اگر قصد خرید یا ارتقای کامپیوتر دارید، پیش از انتخاب نهایی قطعات مادربرد را بر اساس پردازنده، حافظه، کارت گرافیک، تعداد درایوها و نیازهای توسعهای خود مقایسه کنید. این روش کمک میکند مادربردی انتخاب شود که علاوه بر نیاز فعلی، برای ارتقاهای منطقی آینده نیز مناسب باشد.برای خرید سرور hp از گلدسرور به سایت مراجعه کنید.
تخفیف برای محصولات منتخب. فرصت را از دست ندهید!
سوکت پردازنده، اسلات RAM، چیپست، VRM، PCIe، M.2، SATA، BIOS یا UEFI، باتری CMOS، هدرهای داخلی و کانکتورهای برق از مهمترین قطعات مادربرد هستند. اهمیت هرکدام به نوع سیستم و کاربرد مورد نظر بستگی دارد و برای انتخاب مادربرد باید مجموعه این بخشها در کنار هم بررسی شود.
خیر، CPU و RAM قطعات مستقلی هستند که روی مادربرد نصب میشوند. سوکت CPU و اسلاتهای DIMM جزو قطعات مادربرد هستند و وظیفه اتصال این تجهیزات را بر عهده دارند. بنابراین خرابی ماژول RAM با خرابی اسلات RAM یا خرابی پردازنده با مشکل سوکت یکسان نیست.
چیپست بخشی از ارتباطات و امکانات ورودی و خروجی سیستم را مدیریت میکند. تعداد برخی پورتها، مسیرهای توسعه، تجهیزات ذخیرهسازی و قابلیتهای جانبی میتواند به چیپست و طراحی مادربرد وابسته باشد. نقش چیپست در قطعات مادربرد جدید با معماریهای قدیمی متفاوت شده است.
VRM ولتاژ ورودی را به ولتاژ مناسب و پایدار مورد نیاز پردازنده تبدیل میکند. طراحی مناسب این بخش در سیستمهای قدرتمند یا تحت بار سنگین اهمیت بیشتری دارد. برای ارزیابی آن باید علاوه بر تعداد فاز، کیفیت MOSFET، چوک، خازن و خنککاری قطعات مادربرد نیز بررسی شود.
نوع اسلات M.2، پروتکل قابل پشتیبانی، اندازه فیزیکی ماژول، نسل PCIe و تعداد Laneها باید بررسی شود. برخی اسلاتها فقط NVMe، برخی SATA و بعضی هر دو را پشتیبانی میکنند. مشخصات رسمی قطعات مادربرد و دفترچه سازنده بهترین مرجع برای تشخیص سازگاری هستند.
خیر. بعضی اسلاتها اندازه فیزیکی x16 دارند اما از نظر الکتریکی با x8 یا x4 فعال میشوند. این موضوع در سیستمهایی که چند کارت توسعه دارند اهمیت بیشتری پیدا میکند. برای تشخیص دقیق باید جدول Laneهای PCIe و مشخصات قطعات مادربرد بررسی شود.
بههمریختن مداوم ساعت سیستم یا بازگشت بعضی تنظیمات پس از قطع برق میتواند از نشانههای ضعیف شدن باتری باشد. با این حال این علائم همیشه به معنی خرابی باتری نیستند و در عیبیابی باید سایر قطعات مادربرد و تنظیمات Firmware نیز بررسی شوند.
