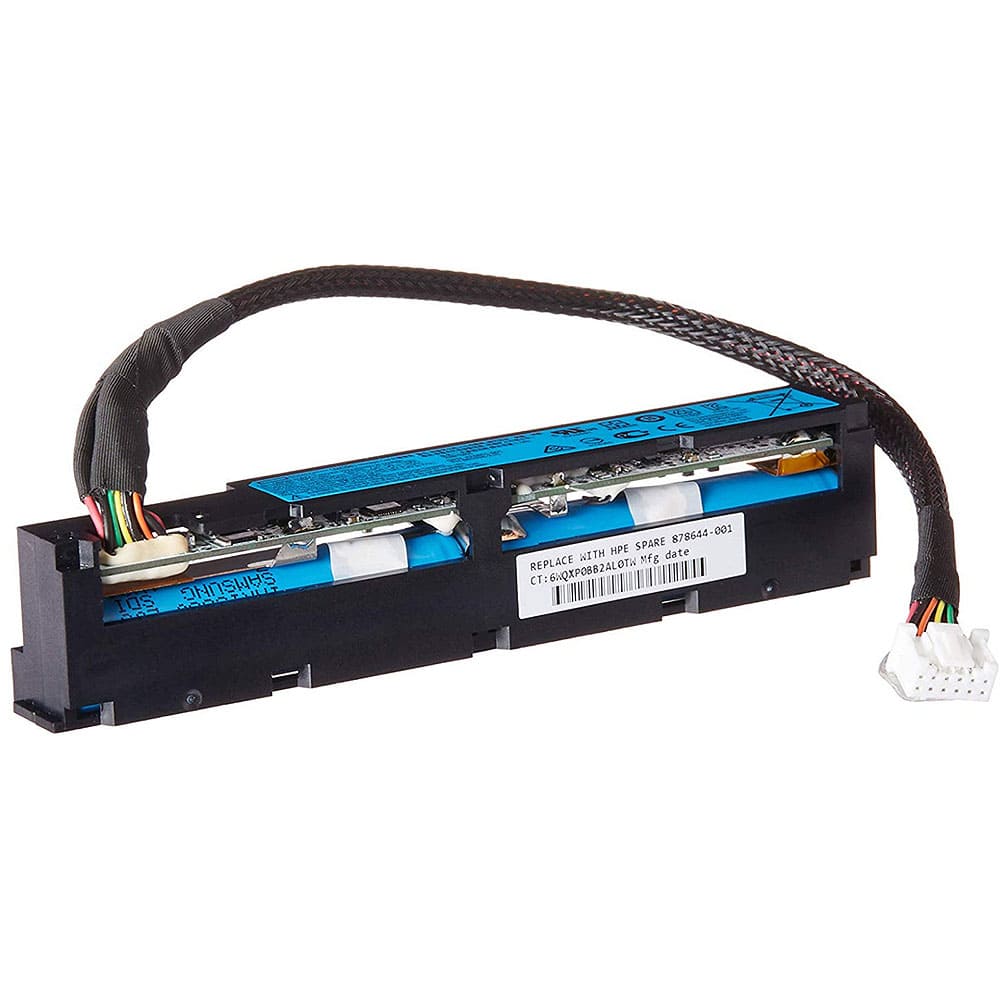

باتری سرور HPE 96W Smart Storage Battery یکی از قطعات مهم سیستم ذخیره‌سازی در سرورهای سازگار HPE است که وظیفه تأمین انرژی پشتیبان برای حافظه کش کنترلر را هنگام قطع ناگهانی برق بر عهده دارد. این محصول در کنار کنترلرهای HPE Smart Array و فناوری FBWC به حفظ اطلاعاتی کمک می‌کند که هنوز از Cache روی فضای ذخیره‌سازی نوشته نشده‌اند.

هنگام خرید باتری سرور HPE 96W Smart Storage Battery، تنها شباهت ظاهری یا توان 96 وات ملاک مناسبی نیست و باید پارت‌نامبر، نسل سرور، مدل RAID Controller و طول کابل بررسی شود. در ادامه مشخصات، کاربرد، سازگاری، قیمت، نحوه تشخیص خرابی و نکات خرید HPE 96W Smart Storage Battery را بررسی می‌کنیم.باتری سرور HPE 96W Smart Storage Battery یک منبع تغذیه از نوع لیتیومی یا Lithium-ion می باشد که در سرورهای نسل نهم و دهم HPE مورد استفاده قرار می گیرد.

کابل های گنجانده شده در باتری سرور HPE 96W Smart Storage Battery، کابل برق 5.7 اینچی می باشد و از وزن 450 گرمی نیز برخوردار می باشد. این مدل باتری سرور از فناوری Flash Back Write Cache که با نام اختصاری FBWC شناخته می شود، پشتیبانی می کند.نکته فنی: سازگاری Gen9 و Gen10 باید حتماً بر اساس پارت‌نامبر بررسی شود. برای نمونه، HPE پارت 727258-B21 را به‌عنوان باتری 96W با کابل 145 میلی‌متری برای خانواده DL/ML/SL Gen9 معرفی کرده است؛ در حالی که مدل‌هایی مانند P01366-B21 مربوط به نسل‌های جدیدتر هستند. همچنین منظور از فناوری مورد اشاره، Flash-Backed Write Cache یا FBWC است.

خرید باتری سرور HPE 96W Smart Storage Battery

برای خرید باتری سرور HPE 96W Smart Storage Battery ابتدا باید مدل دقیق سرور و RAID Controller مشخص شود. پارت 727258-B21 با Spareهایی مانند 750450-001 و 815983-001 در خانواده Gen9 مشاهده می‌شود، اما صرف عبارت HPE 96W برای تأیید سازگاری کافی نیست. پیشنهاد می‌شود پیش از سفارش، تصویر لیبل باتری فعلی، مدل سرور و مدل کنترلر را بررسی کنید تا احتمال خرید قطعه ناسازگار کاهش پیدا کند.

نکات مهم پیش از خرید باتری سرور HPE 96W Smart Storage Battery

مهم‌ترین نکته قبل از خرید، بررسی Option Part Number و Spare Part Number باتری است. بعد از آن مدل دقیق سرور، نسل، RAID Controller و طول کابل را کنترل کنید. مشابه بودن کانکتور یا شکل ظاهری باتری دلیل کافی برای سازگاری نیست. اگر هدف شما جایگزینی یک باتری معیوب است، بهترین روش این است که پارت‌نامبر باتری فعلی و اطلاعات سرور را پیش از سفارش تطبیق دهید.

قیمت باتری سرور HPE 96W Smart Storage Battery

قیمت باتری سرور HPE 96W به پارت‌نامبر، وضعیت سلامت باتری، نوع قطعه و شرایط بازار تجهیزات سرور وابسته است. به همین دلیل از درج قیمت ثابت و غیرواقعی برای این محصول خودداری شده است. برای اطلاع از قیمت و موجودی روز، مشخصات سرور و پارت‌نامبر موردنیاز خود را در اختیار کارشناسان گلد سرور قرار دهید تا مدل مناسب برای سیستم شما بررسی شود.

مشخصات فنی HPE 96W Smart Storage Battery

کاربرد باتری HPE 96W و فناوری FBWC

باتری سرور HPE 96W Smart Storage Battery که در سرورهای رکمونت و تاور اچ پی به طور معمول در زیر فن ها و یا کنار آنها نصب می شود از طریق کابل برق به مادربرد سرورها قابل نصب است. وظیفه اصلی باتری سرور HPE 96W Smart Storage Battery رید کنترلر این است که در زمانی که برق سرور قطع می شود بتوانند اطلاعات درون Cache Controller را تا زمان اتصال مجدد برق حفظ کند. توجه بفرمایید که درصورتی که برق سرورتان به هر دلیلی قطع شد به سرعت اقدام به اتصال آن نمایید زیرا باتری سرور HPE 96W Smart Storage Battery مدت زمان محدودی می‌تواند از اطلاعات ذخیره شده در Cache محافظت کند.

FBWC یا Flash-Backed Write Cache به کنترلر اجازه می‌دهد در صورت قطع ناگهانی برق، اطلاعات مهم موجود در حافظه کش را با استفاده از انرژی پشتیبان به حافظه فلش منتقل کند. این قابلیت برای سرورهایی که عملیات خواندن و نوشتن مداوم دارند اهمیت زیادی دارد و یکی از دلایل اصلی استفاده از Smart Storage Battery در کنار کنترلرهای Performance Smart Array محسوب می‌شود.

عمر و زمان تعویض باتری Smart Storage

این مدل که جز قطعات مصرفی سرور به شمار می رود به مانند دیگر باتری ها به مرور زمان خراب می شود و نیاز به تعویض آن است. از ویژگی های اصلی باتری سرور HPE 96W Smart Storage Battery نسبت به مدل های قبلتر آن می توان به برخورداری از Frameware اچ پی اشاره کرد که باعث سازگاری و عملکرد بهتر آنها شده است.

منظور از Frameware در عبارت بالا، Firmware است. بهتر است زمان تعویض باتری تنها براساس سن آن تعیین نشود؛ وضعیت گزارش‌شده در iLO، Integrated Management Log و پیام‌های POST معیارهای مناسب‌تری هستند. HPE برای برخی خطاهای Smart Storage Battery حتی پیام‌هایی مانند Battery Failure و Battery Charge Timeout را مستند کرده است.

سازگاری HPE 96W Smart Storage Battery با RAID Controller

نکته:
HP 96W Smart Storage Battery برای پشتیبانی از بیش از یک رید کنترلر مناسب می باشد، برای مثال اگر شما از سرور هایی مانند: HPE ProLiant DL300 Series و یا HPE ProLiant ML350 Series استفاده می نمایید و قصد نصب دو عدد رید کنترلر مانند\:HPE Smart Array P440ar و HPE Smart Array P840 را با هم در یک سرور دارید می توانید هر دوی این RAID Controller ها را با یک باتری نصب نمایید.

تجهیزات سرور HP

مشاهده محصولات

HPE نیز قابلیت استفاده از یک Smart Storage Battery به‌عنوان منبع پشتیبان متمرکز برای چند Smart Array Controller را تأیید کرده است. با این حال، قبل از نصب دو کنترلر روی یک سرور باید علاوه بر باتری، محدودیت‌های PCIe، کابل‌کشی، مدل شاسی و QuickSpecs همان سرور نیز بررسی شود.

از RAID Controller های سازگار با باتری سرور HPE 96W Smart Storage Battery می توان به موارد زیر شاره کرد:

• HPE Smart Array P440 2GB FBWC
• HPE Smart Array P440ar 2GB FBWC
• HPE Smart Array P408I-A 2GB FBWC
• HPE Smart Array P840 4GB FBWC
• HPE Smart Array P480ar 4GB FBWC
• HPE Smart Array P816 4GB FBWC
• HPE Smart Array P441 2GB FBWC
• HPE Smart Array P841 4GB FBWC

توجه: کنترلرهای فهرست بالا متعلق به نسل‌ها و پلتفرم‌های مختلف HPE هستند؛ بنابراین سازگاری همه آن‌ها با یک پارت‌نامبر واحد از باتری تأیید نمی‌شود. برای P440، P440ar، P840 و P441 در سرورهای Gen9 باید پارت و QuickSpecs همان سرور بررسی شود و برای کنترلرهای Gen10 نیز باتری Gen10 متناظر انتخاب شود.

مقایسه باتری 96W نسل نهم و نسل دهم HPE

تعویض باتری سرور HPE 96W Smart Storage Gen9

برای تعویض باتری سرور HPE 96W Smart Storage Battery نیاز است که سرور خود را خاموش کرده و با جدا سازی فن ها از سرور اقدام به تعویض باتری سرور HPE 96W Smart Storage Battery نمایید. برای آشنایی با نحوه تعویض باتری ریدکنترلر سرور خود لطفا با کارشناسان رسام سرور ارتباط برقرار کنید.
آموزش تعویض باتری سرور HPE 96W Smart Storage Gen9:

روش بازکردن شاسی و محل Battery Holder در مدل‌های مختلف ProLiant یکسان نیست؛ بنابراین برای تعویض بهتر است Maintenance and Service Guide همان مدل سرور ملاک قرار گیرد. هنگام کار روی قطعات داخلی نیز برق سرور باید طبق دستورالعمل سرویس دستگاه قطع شده و کابل باتری بدون واردکردن فشار به کانکتور System Board جدا شود.

سخن آخر درباره خرید HPE 96W Smart Storage Battery

باتری سرور HPE 96W Smart Storage Battery w/145mm Cable قطعه‌ای مهم برای حفظ عملکرد ایمن FBWC در سرورهای مجهز به Smart Array است. اگر باتری فعلی سرور خطای سلامت دارد یا Cache کنترلر به دلیل وضعیت Battery غیرفعال شده است، پیش از خرید باید پارت‌نامبر باتری، نسل سرور و مدل RAID Controller بررسی شود. برای استعلام قیمت و خرید تجهیزات سرور از گلد سرور، بهتر است مدل کامل سرور و شماره قطعه باتری فعلی را اعلام کنید تا امکان بررسی دقیق‌تر سازگاری محصول وجود داشته باشد.

سولات متداول در مورد باتری سرور در نسل نهم به بعد:

آیا سرور بدون باتری کار می کند؟

سرورها بدون باتری می توانند کار کنند اما به طور پیش فرض در تنظیمات سرور آمده است که اگر باتری سرور خراب شد Cache غیر فعال شود. البته پیشنهاد می شود از استفاده از سرور بدون باتری جدا خودداری شود زیرا اطلاعات مربوط به Cache در صورت قطعی برق از بین خواهد رفت.در بسیاری از پیکربندی‌ها خرابی سیستم پشتیبان Cache می‌تواند باعث محدود یا غیرفعال شدن Write Cache کنترلر شود.به همین دلیل بهتر است علت خطای Battery یا Cache بررسی شده و سرور برای مدت طولانی با این وضعیت استفاده نشود.

از کجا متوجه شویم که باتری سرورمان سالم است یا خراب؟

برای اطلاع از سلامت باتری سرور این مسئله در صفحه Loading اچ پی قابل مشاهده می باشد. همچنین می توانید برای بررسی سلامت باتری از طریق اتصال به iLO سرور اقدام به مشاهده وضعیت باتری نمایید. ضمن این که در هنگام خرابی باتری چراغ وضعیت سلامت سرور نیز به صورت نارنجی چشمک زن در می آید.Integrated Management Log و پیام‌های POST نیز می‌توانند اطلاعات دقیق‌تری درباره وضعیت Smart Storage Battery ارائه کنند.مشاهده Battery Failure، Charge Timeout یا Cache Disabled نیازمند بررسی باتری، کابل و کنترلر است.

آیا باتری سرور نیاز به شارژ دارد؟

بله این امر وقتی که سرور در حال کار است اتفاق می افتد و باتری قابلیت این را دارد که خود را شارژ کند.Smart Storage Battery توسط سیستم مدیریت توان سرور شارژ می‌شود و نیازی به شارژر خارجی ندارد.طبق مستندات HPE، در برخی شرایط باتری جدید یا جایگزین ممکن است برای رسیدن به وضعیت شارژ مناسب به زمان نیاز داشته باشد.

آیا بر روی سرور می توانباتری دیگری نصب کرد؟

سرورهای HPE طوری طراحی شده اند که معمولا هر نسل از آن از یک مدل باتری پشتیبانی می‌کند و قابلیت پشتیبانی از باتری های دیگر را ندارد.ملاک اصلی انتخاب، QuickSpecs و Service Guide سرور به همراه Option/Spare Part Number قطعه است.بنابراین حتی اگر دو باتری 96W ظاهر مشابه داشته باشند، بدون بررسی Part Number نباید جایگزین یکدیگر شوند.

آیا یک باتری HPE 96W می‌تواند چند RAID Controller را پشتیبانی کند؟

بله، معماری Smart Storage Battery به‌صورت یک منبع انرژی پشتیبان متمرکز برای دستگاه‌های سازگار طراحی شده است.در نسل نهم نیز HPE استفاده از یک باتری برای پشتیبانی FBWC کنترلرهای درایو سرور را مستند کرده است.تعداد و مدل دقیق کنترلرها باید براساس QuickSpecs سرور، Controller و پارت‌نامبر باتری بررسی شود.

آیا باتری 727258-B21 برای سرورهای Gen10 مناسب است؟

پارت 727258-B21 توسط HPE به‌طور مشخص به‌عنوان باتری 96W با کابل 145mm برای خانواده DL/ML/SL Gen9 ثبت شده است.برای Gen10 مدل‌های دیگری مانند P01366-B21 نیز وجود دارند که مشخصات و لیست سازگاری مستقل دارند.بنابراین برای سرور Gen10 نباید صرفاً براساس عبارت 96W و کابل 145mm، مدل Gen9 را انتخاب کرد.
