خرید قطعات و لوازم ذخیره‌سازی سرور HP فقط به انتخاب یک کیج هارد یا کابل ساده محدود نمی‌شود؛ چون هر قطعه باید با مدل سرور، نسل دستگاه، نوع شاسی، فرم‌فاکتور هارد و کنترلر ذخیره‌سازی سازگاری کامل داشته باشد. گاهی برای اضافه کردن چند هارد جدید به سرور، علاوه بر باکس هارد به بک‌پلین، کابل کنترلر، پکیج ارتقا یا قطعات نصب هارد هم نیاز دارید. اگر یکی از این اجزا به‌درستی انتخاب نشود، ممکن است هارد داخل سرور نصب شود اما توسط سیستم یا RAID Controller شناسایی نشود.

قطعاتی مانند کیج هارد، کدی، Drive Cage، بک‌پلین، کابل SAS، کابل PCIe، مبدل M.2 و کیت تبدیل 8SFF به 16SFF، هرکدام وظیفه مشخصی در مسیر ذخیره‌سازی سرور دارند. شباهت ظاهری این تجهیزات نیز به معنی سازگاری آن‌ها نیست؛ برای مثال، یک کیج هارد ۲.۵ اینچی ممکن است از نظر ابعاد مناسب به نظر برسد، اما روی نسل یا مدل دیگری از سرور HP قابل استفاده نباشد.

در این دسته‌بندی می‌توانید انواع قطعات و لوازم ذخیره‌سازی سرور HP را بررسی کنید و براساس مدل سرور، نسل دستگاه، نوع هارد و پارت‌نامبر، قطعه مناسب را انتخاب کنید. همچنین پیش از خرید می‌توانید مشخصات سرور خود را برای کارشناسان گلد سرور ارسال کنید تا سازگاری قطعه به‌صورت دقیق بررسی شود.

خرید قطعات و لوازم ذخیره‌سازی سرور HP

خرید قطعات و لوازم ذخیره‌سازی سرور HP معمولاً زمانی ضروری می‌شود که بخواهید ظرفیت ذخیره‌سازی سرور را افزایش دهید، تعداد بیشتری هارد یا SSD نصب کنید یا یکی از قطعات مسیر ذخیره‌سازی را به دلیل خرابی تعویض کنید. برخلاف کامپیوترهای معمولی، در سرورهای فیزیکی HP اضافه کردن یک هارد جدید همیشه به قرار دادن هارد داخل دستگاه محدود نمی‌شود و ممکن است به چند قطعه جانبی دیگر نیز نیاز داشته باشید.

یکی از رایج‌ترین موارد، افزایش تعداد Bayهای سرور است. برای مثال، ممکن است یک سرور HP DL380 Gen9 در حالت فعلی تنها امکان نصب ۸ هارد SFF را داشته باشد، اما مجموعه بخواهد تعداد درایوها را به ۱۶ عدد افزایش دهد. در چنین شرایطی معمولاً باید پکیج ارتقا، باکس هارد، بک‌پلین، کابل کنترلر و قطعات نصب متناسب با همان مدل و نسل تهیه شود.

تعویض قطعات معیوب نیز یکی دیگر از دلایل خرید این تجهیزات است. خرابی بک‌پلین، پارگی یا آسیب‌دیدگی کابل SAS، خراب شدن کانکتورهای باکس هارد یا شکستن کدی می‌تواند باعث شود یک یا چند هارد توسط سرور شناسایی نشوند. البته قبل از تعویض قطعه باید کنترلر، کابل، هارد و Firmware سرور بررسی شوند؛ چون شناسایی نشدن هارد همیشه به معنی خرابی بک‌پلین نیست.

در شرایط زیر ممکن است به قطعات ذخیره‌سازی جدید نیاز داشته باشید:

•  افزایش تعداد هاردهای قابل نصب روی سرور
•  تبدیل پیکربندی 8SFF به 16SFF یا تعداد بالاتر
•  افزودن Bay دوم یا سوم به سرور
•  جایگزینی کیج، باکس هارد یا بک‌پلین آسیب‌دیده
•  تعویض کابل داخلی هارد یا کابل RAID Controller
•  نصب هاردهای NVMe در پیکربندی‌های پشتیبانی‌شده
•  استفاده از مبدل M.2 به PCIe
•  تغییر چیدمان ذخیره‌سازی سرور
•  تکمیل قطعات یک سرور خریداری‌شده بدون هارد
•  ارتقای ظرفیت ذخیره‌سازی برای مجازی‌سازی، بکاپ یا نگهداری اطلاعات سازمانی

پیش از خرید قطعات و لوازم ذخیره‌سازی سرور HP باید مدل کامل سرور، نسل دستگاه، نوع شاسی، تعداد Bayها، اندازه هارد و مدل کنترلر مشخص شود. این بررسی کمک می‌کند قطعه‌ای انتخاب کنید که علاوه بر نصب فیزیکی، از نظر اتصال و عملکرد نیز با ساختار ذخیره‌سازی سرور سازگار باشد.

انواع قطعات و لوازم ذخیره‌سازی سرور HP

برای خرید قطعات و لوازم ذخیره‌سازی سرور HP باید ابتدا بدانید هر قطعه چه وظیفه‌ای دارد و در کدام بخش از مسیر ذخیره‌سازی قرار می‌گیرد. در یک سرور فیزیکی، هارد سرور hp  یا SSD به‌تنهایی نمی‌تواند کار کند و برای نصب صحیح، انتقال اطلاعات و ارتباط با کنترلر به قطعات مختلفی مانند کیج، باکس هارد، بک‌پلین، کابل و پکیج ارتقا نیاز دارد.

بعضی از این قطعات فقط وظیفه نگهداری فیزیکی هارد را بر عهده دارند، اما برخی دیگر مستقیماً در انتقال برق و داده نقش دارند. به همین دلیل، انتخاب اشتباه هرکدام از آن‌ها ممکن است باعث نصب نشدن هارد، شناسایی نشدن درایو، کاهش سرعت یا ایجاد اختلال در عملکرد RAID شود.

کیج یا کدی هارد سرور HP

کیج یا کدی هارد قطعه‌ای است که هارد HDD یا SSD داخل آن قرار می‌گیرد و سپس همراه با درایو در یکی از Bayهای سرور نصب می‌شود. این قطعه در بازار با نام‌هایی مانند Caddy، Tray، Carrier، براکت هارد و کیج هارد نیز شناخته می‌شود.

کدی علاوه بر نگهداری هارد، کمک می‌کند درایو به‌درستی در محل خود قرار بگیرد و کانکتور آن با بک‌پلین ارتباط برقرار کند. در بسیاری از مدل‌ها، روی قسمت جلویی کدی چراغ‌های LED وجود دارد که وضعیت فعالیت، خرابی یا شناسایی هارد را نمایش می‌دهند.

کیج‌های هارد سرور HP معمولاً براساس اندازه هارد به دو گروه اصلی تقسیم می‌شوند:

• کیج SFF برای هارد و SSDهای ۲.۵ اینچی
•  کیج LFF برای هاردهای ۳.۵ اینچی

اندازه مشابه به‌تنهایی برای انتخاب کدی کافی نیست. طراحی بدنه، محل قفل، نوع Carrier، نسل سرور و ساختار Bay در مدل‌های مختلف متفاوت است. برای مثال، ممکن است یک کیج ۲.۵ اینچی از نظر اندازه برای چند نسل مناسب به نظر برسد، اما به دلیل تفاوت در طراحی یا نوع کانکتور، روی سرور موردنظر قابل استفاده نباشد.

هنگام خرید کیج هارد سرور HP باید مدل سرور، نسل دستگاه، اندازه درایو و در صورت امکان پارت‌نامبر کیج قبلی بررسی شود.

باکس هارد یا Drive Cage سرور HP

باکس هارد یا Drive Cage مجموعه‌ای است که چند کیج هارد داخل آن قرار می‌گیرند. برخلاف کدی که معمولاً برای نصب یک هارد استفاده می‌شود، باکس هارد بخشی از شاسی سرور است و می‌تواند چند Bay را در اختیار کاربر قرار دهد.

برای مثال، در برخی کانفیگ‌های سرور HP DL380 می‌توان با اضافه کردن یک Drive Cage جدید، تعداد هاردهای قابل نصب را افزایش داد. بسته به مدل سرور، این مجموعه ممکن است برای ۸ هارد SFF، چند هارد LFF یا ترکیبی از درایوهای مختلف طراحی شده باشد.

باکس هارد ممکن است به‌صورت تکی یا همراه با قطعات زیر فروخته شود:

• بک‌پلین
•  کابل کنترلر
•  کابل برق
•  پیچ و براکت نصب
•  قطعات اتصال به شاسی
•  کیت توسعه Bay

بنابراین هنگام خرید باکس هارد سرور HP فقط به ظاهر یا تعداد جایگاه‌ها توجه نکنید. باید مشخص شود محصول موردنظر یک Cage خالی است یا یک پکیج کامل برای ارتقای فضای ذخیره‌سازی محسوب می‌شود.

بک‌پلین هارد سرور HP

بک‌پلین یا Backplane یکی از مهم‌ترین قطعات ذخیره‌سازی سرور است. هاردها پس از قرار گرفتن داخل Bay به بک‌پلین متصل می‌شوند و از طریق آن برق و اطلاعات میان درایوها و کنترلر ذخیره‌سازی منتقل می‌شود.

به زبان ساده، بک‌پلین در بخش پشتی Bayهای هارد قرار دارد و کانکتور هاردها مستقیماً به آن متصل می‌شود. این قطعه ارتباط میان هارد، کابل و RAID Controller را برقرار می‌کند.

بک‌پلین‌ها براساس مدل سرور و نوع رابط می‌توانند متفاوت باشند. برخی از آن‌ها برای هاردهای SAS و SATA طراحی شده‌اند و برخی دیگر قابلیت پشتیبانی از NVMe یا فناوری Tri-Mode را دارند. تعداد Bay، محل نصب، مدل شاسی و نوع کنترلر نیز در انتخاب بک‌پلین اهمیت دارند.

نشانه‌های احتمالی خرابی بک‌پلین می‌تواند شامل موارد زیر باشد:

• شناسایی نشدن یک یا چند هارد
•  قطع و وصل شدن درایوها
• روشن نشدن چراغ وضعیت هارد
•  نمایش خطاهای ارتباطی در کنترلر
•  شناسایی نشدن تمام Bayها
•  ایجاد خطا پس از جابه‌جایی هارد سالم

البته شناسایی نشدن هارد همیشه به معنی خرابی بک‌پلین نیست. کابل، RAID Controller، Firmware، خود هارد و حتی تنظیمات سرور نیز باید بررسی شوند.

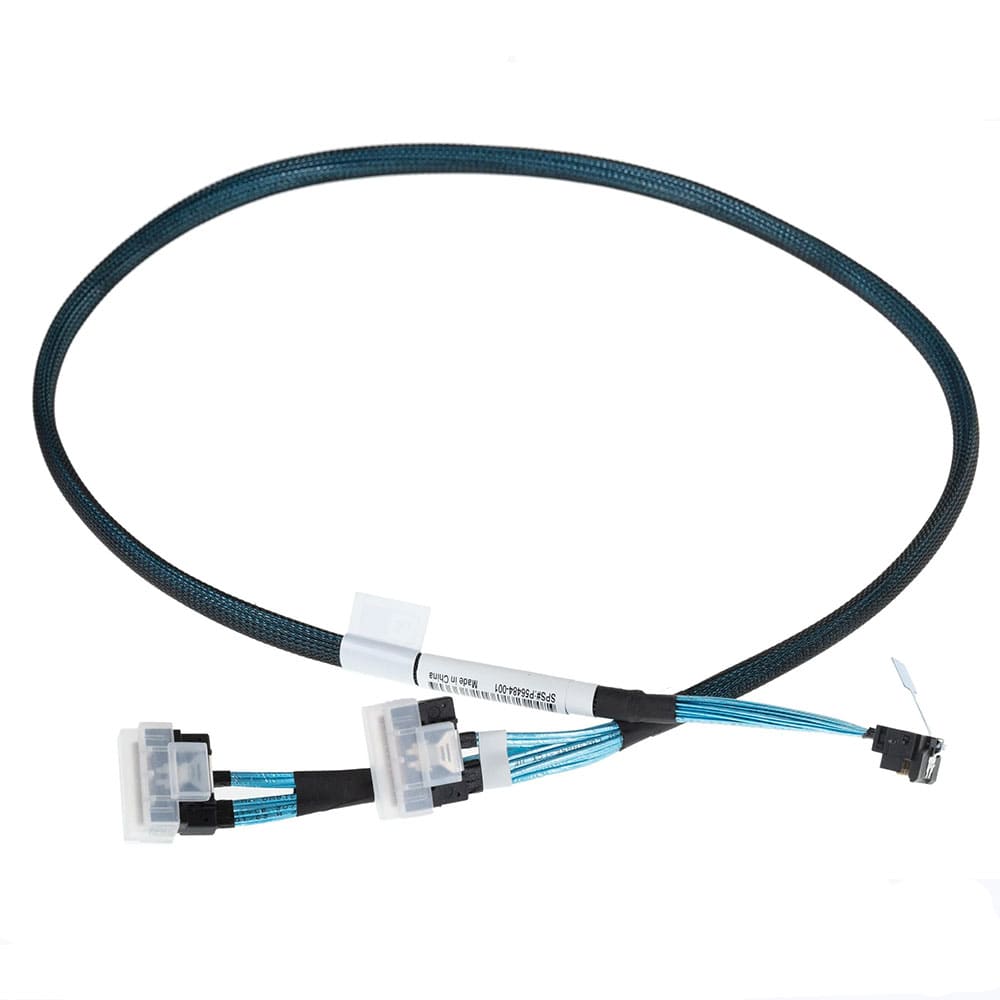

کابل کنترلر و کابل داخلی هارد

کابل‌های ذخیره‌سازی وظیفه انتقال اطلاعات میان بک‌پلین، RAID Controller، مادربرد یا کارت‌های توسعه را بر عهده دارند. این کابل‌ها ممکن است برای ارتباط SAS، SATA، PCIe یا NVMe استفاده شوند.

ظاهر مشابه کابل‌ها نباید باعث شود آن‌ها را به‌جای یکدیگر استفاده کنید. نوع کانکتور، تعداد مسیرهای انتقال داده، طول کابل، نسل سرور، مدل کنترلر و محل نصب باید با پیکربندی دستگاه مطابقت داشته باشد.

انواع رایج کابل ذخیره‌سازی سرور HP شامل موارد زیر است:

• کابل اتصال RAID Controller به بک‌پلین
•  کابل داخلی SAS
•  کابل SATA
•  کابل PCIe
•  کابل NVMe
•  کابل Tri-Mode
•  کابل برق بک‌پلین
•  Cable Kit مخصوص Drive Cage

در سرورهای جدیدتر، مخصوصاً پیکربندی‌های NVMe و Tri-Mode، انتخاب کابل اهمیت بیشتری دارد. ممکن است کابل از نظر فیزیکی قابل اتصال باشد، اما به دلیل تفاوت در مسیرهای PCIe یا نوع کنترلر، عملکرد درستی نداشته باشد.

به همین دلیل، برای خرید کابل کنترلر سرور HP بهتر است پارت‌نامبر کابل قبلی، مدل سرور و مدل کنترلر بررسی شود.

پکیج ارتقای فضای ذخیره‌سازی سرور HP

پکیج ارتقا مجموعه‌ای از قطعات است که برای افزایش تعداد هاردها یا تغییر پیکربندی ذخیره‌سازی سرور استفاده می‌شود. این پکیج‌ها ممکن است با نام‌هایی مانند Drive Cage Kit، Bay Expansion Kit یا Backplane Kit عرضه شوند.

برای مثال، برای تبدیل یک سرور DL380 Gen9 از 8SFF به 16SFF ممکن است فقط خرید یک باکس هارد کافی نباشد. بسته به کانفیگ فعلی سرور، احتمال دارد به بک‌پلین، کابل کنترلر، کابل برق، قطعات نصب و حتی کنترلر مناسب نیز نیاز داشته باشید.

محتویات یک پکیج ارتقا می‌تواند شامل موارد زیر باشد:

•  Drive Cage
•  Backplane
•  کابل SAS یا PCIe
•  کابل برق
•  براکت و پیچ نصب
•  قطعات اتصال به شاسی
•  راهنمای نصب
•  Bay یا Blank موردنیاز

پیش از خرید، باید دقیقاً مشخص شود چه قطعاتی داخل پکیج قرار دارند. مقایسه قیمت یک Cage خالی با یک پکیج کامل می‌تواند باعث انتخاب اشتباه شود.

مبدل‌های ذخیره‌سازی سرور HP

مبدل‌ها برای تغییر فرم‌فاکتور، نحوه نصب یا نوع اتصال تجهیزات ذخیره‌سازی استفاده می‌شوند. این قطعات کاربردهای مختلفی دارند و نباید تمام آن‌ها را یکسان در نظر گرفت.

برخی از مبدل‌های رایج عبارت‌اند از:

•  مبدل هارد SFF به LFF
•  مبدل هارد ۲.۵ اینچی به جایگاه ۳.۵ اینچی
•  مبدل M.2 به PCIe
•  مبدل نصب SSD
•  Converter Tray
•  آداپتور اتصال درایو به Bay

برای مثال، مبدل M.2 به PCIe امکان نصب یک یا چند حافظه M.2 را روی اسلات PCIe فراهم می‌کند؛ اما استفاده از آن به معنی سازگاری قطعی با تمام سرورها نیست. پشتیبانی BIOS، تعداد Laneهای PCIe، قابلیت بوت، نوع حافظه M.2 و ساختار سرور باید بررسی شود.

همچنین یک مبدل فیزیکی SFF به LFF فقط ابعاد نصب را تغییر می‌دهد و لزوماً باعث تغییر رابط SAS، SATA یا NVMe نمی‌شود.

بلنک و قطعات نصب هارد

بلنک یا Drive Blank قطعه‌ای است که در جایگاه‌های خالی هارد قرار می‌گیرد. این قطعه فقط برای زیبایی ظاهر سرور نیست و می‌تواند در هدایت صحیح جریان هوا داخل شاسی نقش داشته باشد.

خالی ماندن برخی Bayها بدون بلنک ممکن است الگوی گردش هوا را تغییر دهد و باعث شود خنک‌سازی قطعات به‌درستی انجام نشود. پیچ‌ها، نگهدارنده‌ها، براکت‌ها و قطعات اتصال Cage نیز از دیگر لوازمی هستند که هنگام نصب یا ارتقای فضای ذخیره‌سازی به آن‌ها نیاز پیدا می‌کنید.

در زمان خرید قطعات و لوازم ذخیره‌سازی سرور HP باید تمام اجزای موردنیاز برای نصب بررسی شوند. گاهی قطعه اصلی موجود است، اما نبود یک کابل، براکت یا پیچ مخصوص باعث می‌شود امکان نصب کامل آن روی سرور وجود نداشته باشد.

تفاوت کیج، کدی، باکس هارد و بک‌پلین برای خرید قطعات و لوازم ذخیره‌سازی سرور HP

یکی از رایج‌ترین اشتباهات هنگام خرید قطعات و لوازم ذخیره‌سازی سرور HP، یکسان در نظر گرفتن کیج هارد، کدی، باکس هارد و بک‌پلین است. این قطعات در یک بخش از سرور استفاده می‌شوند، اما وظیفه، ساختار و کاربرد متفاوتی دارند. شناخت این تفاوت‌ها کمک می‌کند هنگام ارتقا یا تعمیر سرور، قطعه اشتباهی سفارش ندهید.

کدی هارد که با نام‌هایی مانند Caddy، Tray یا Carrier هم شناخته می‌شود، قطعه‌ای است که یک هارد HDD یا SSD داخل آن قرار می‌گیرد. سپس کدی همراه با هارد داخل یکی از Bayهای سرور نصب می‌شود. بنابراین کدی معمولاً برای نگهداری و نصب یک درایو استفاده می‌شود و به‌تنهایی وظیفه انتقال اطلاعات یا برق را بر عهده ندارد.

در بازار ایران گاهی به کدی هارد، کیج هارد هم گفته می‌شود. به همین دلیل ممکن است عبارت «کیج هارد سرور HP» هم برای کدی یک هارد و هم برای مجموعه بزرگ‌تر Drive Cage استفاده شود. هنگام خرید بهتر است فقط به نام محصول اکتفا نکنید و تصویر، ابعاد، تعداد جایگاه‌ها و پارت‌نامبر قطعه را بررسی کنید.

باکس هارد یا Drive Cage بخشی بزرگ‌تر است که چند کدی هارد داخل آن قرار می‌گیرند. برای مثال، یک Drive Cage ممکن است امکان نصب ۸ هارد SFF را فراهم کند. این قطعه معمولاً داخل شاسی سرور نصب می‌شود و برای افزایش تعداد Bayها یا تکمیل پیکربندی ذخیره‌سازی مورد استفاده قرار می‌گیرد.

بک‌پلین قطعه الکترونیکی پشت Bayهای هارد است. زمانی که کدی همراه با هارد داخل باکس قرار می‌گیرد، کانکتور هارد به بک‌پلین متصل می‌شود. بک‌پلین برق و اطلاعات را میان هاردها، کابل‌ها و کنترلر ذخیره‌سازی منتقل می‌کند. بنابراین برخلاف کدی و بدنه Drive Cage، بک‌پلین مستقیماً در ارتباط الکترونیکی هاردها نقش دارد.

کابل ذخیره‌سازی نیز ارتباط میان بک‌پلین و RAID Controller یا مادربرد را برقرار می‌کند. به همین دلیل ممکن است برای افزودن یک Drive Cage جدید، علاوه بر باکس هارد به بک‌پلین و کابل مخصوص همان پیکربندی هم نیاز داشته باشید.

برای مثال، اگر یکی از کدی‌های سرور شکسته باشد، معمولاً فقط باید همان Caddy تعویض شود. اما اگر بخواهید تعداد هاردهای سرور را از ۸ عدد به ۱۶ عدد افزایش دهید، احتمالاً به Drive Cage، بک‌پلین، کابل کنترلر و قطعات نصب نیاز خواهید داشت.

همچنین اگر یک یا چند هارد توسط سرور شناسایی نمی‌شوند، تعویض کدی لزوماً مشکل را برطرف نمی‌کند؛ زیرا ایراد ممکن است از بک‌پلین، کابل، RAID Controller یا خود هارد باشد. قبل از خرید قطعه باید مسیر ذخیره‌سازی به‌صورت کامل بررسی شود.

در نتیجه، هنگام خرید قطعات و لوازم ذخیره‌سازی سرور HP باید مشخص کنید که هدف شما تعویض نگهدارنده یک هارد، افزایش تعداد Bayها، تعمیر ارتباط هاردها یا ارتقای کامل فضای ذخیره‌سازی است. این موضوع تعیین می‌کند به کدی، باکس هارد، بک‌پلین، کابل یا یک پکیج ارتقای کامل نیاز دارید.

نکاتی قبل از خرید قطعات ذخیره‌سازی سرور HP

قبل از خرید قطعات و لوازم ذخیره‌سازی سرور HP نباید فقط به ظاهر قطعه، نام عمومی محصول یا اندازه هارد توجه کنید. بسیاری از قطعات سرور از نظر ظاهری شبیه یکدیگر هستند، اما ممکن است از نظر نسل، پارت‌نامبر، نوع رابط، تعداد Bay یا مدل کنترلر با سرور شما سازگار نباشند. حتی یک کابل یا بک‌پلین اشتباه می‌تواند باعث شناسایی نشدن هاردها یا ناقص ماندن فرایند ارتقا شود.

برای انتخاب درست، باید مشخصات فعلی سرور و هدف شما از خرید قطعه به‌صورت دقیق بررسی شود. آیا قصد دارید یک قطعه خراب را تعویض کنید، تعداد هاردها را افزایش دهید یا نوع ذخیره‌سازی سرور را تغییر دهید؟ پاسخ به این سؤال‌ها مشخص می‌کند به کدی، باکس هارد، بک‌پلین، کابل کنترلر، مبدل یا پکیج ارتقای کامل نیاز دارید.

مدل دقیق سرور HP برای خرید قطعات و لوازم ذخیره‌سازی سرور HP

اولین اطلاعاتی که باید بررسی کنید، مدل کامل سرور است. عبارت‌هایی مانند DL380، DL360 یا ML350 به‌تنهایی برای انتخاب قطعه کافی نیستند؛ چون هر مدل در نسل‌های مختلف تولید شده و ساختار ذخیره‌سازی آن‌ها می‌تواند کاملاً متفاوت باشد.

برای مثال، قطعات ذخیره‌سازی سرور HP DL380 Gen9 لزوماً روی DL380 Gen10 یا DL380 Gen10 Plus نصب نمی‌شوند. حتی در یک نسل مشخص نیز ممکن است تفاوت‌هایی میان شاسی‌های مختلف وجود داشته باشد.

مدل‌های رایج سرورهای HP شامل موارد زیر هستند:

•  HP ProLiant DL360
•  HP ProLiant DL380
•  HP ProLiant DL560
•  HP ProLiant ML350
•  HP ProLiant MicroServer
•  HP Apollo
•  HPE Synergy

هنگام خرید قطعات و لوازم ذخیره‌سازی سرور HP بهتر است نام کامل مدل سرور را از روی برچسب دستگاه، اطلاعات iLO یا مستندات فنی آن یادداشت کنید.

 نسل سرور برای خرید قطعات و لوازم ذخیره‌سازی سرور HP

نسل سرور یکی از مهم‌ترین عوامل تعیین‌کننده سازگاری قطعه است. قطعات مربوط به نسل‌های G7، Gen8، Gen9، Gen10، Gen10 Plus و Gen11 از نظر طراحی، نوع Carrier، بک‌پلین، کابل‌کشی و فناوری ذخیره‌سازی تفاوت دارند.

ممکن است یک کیج هارد از نظر اندازه روی چند نسل مشابه به نظر برسد، اما محل قفل، چراغ‌های وضعیت یا اتصال آن با شاسی متفاوت باشد. در مورد کابل و بک‌پلین، این تفاوت اهمیت بیشتری دارد؛ چون انتخاب اشتباه می‌تواند باعث برقرار نشدن ارتباط میان هارد و کنترلر شود.

برای جلوگیری از اشتباه، نسل دقیق دستگاه باید همراه با مدل سرور ثبت شود. برای مثال، به‌جای نوشتن «سرور DL380»، بهتر است عبارت «HPE ProLiant DL380 Gen9» یا «HPE ProLiant DL380 Gen10 Plus» را اعلام کنید.

نوع شاسی و فرم‌فاکتور هارد برای خرید قطعات و لوازم ذخیره‌سازی سرور HP

سرورهای HP ممکن است با شاسی SFF یا LFF عرضه شوند. SFF معمولاً برای هارد و SSDهای ۲.۵ اینچی و LFF برای هاردهای ۳.۵ اینچی استفاده می‌شود.

این تفاوت فقط به اندازه هارد محدود نیست. نوع باکس هارد، کدی، بک‌پلین و چیدمان Bayها نیز براساس فرم‌فاکتور تغییر می‌کند. بنابراین، یک قطعه مخصوص شاسی SFF معمولاً روی شاسی LFF قابل استفاده نیست؛ مگر اینکه مبدل یا کیت سازگار برای آن وجود داشته باشد.

در بعضی سرورها امکان ترکیب چند نوع Drive Cage وجود دارد، اما این موضوع باید براساس مستندات همان مدل بررسی شود.

خرید قطعات و لوازم ذخیره‌سازی سرور HP و تعداد Bayهای فعلی و ظرفیت ارتقا

قبل از خرید باکس هارد یا پکیج ارتقا، تعداد جایگاه‌های فعلی سرور را بررسی کنید. بعضی سرورها به‌صورت پیش‌فرض ۸ Bay دارند، اما قابلیت توسعه به ۱۶ یا ۲۴ Bay را نیز فراهم می‌کنند.

برای افزایش تعداد Bay ممکن است به قطعات زیر نیاز داشته باشید:

•  Drive Cage جدید
•  Backplane سازگار
•  کابل کنترلر
•  کابل برق
•  براکت و پیچ نصب
•  RAID Controller مناسب
•  رایزر یا قطعات جانبی دیگر

برای مثال، در تبدیل یک سرور از 8SFF به 16SFF ممکن است تنها خرید یک باکس ۸ هارد کافی نباشد. اگر پکیج فاقد بک‌پلین یا کابل باشد، امکان استفاده از Bayهای جدید وجود نخواهد داشت.

به همین دلیل، هنگام خرید قطعات و لوازم ذخیره‌سازی سرور HP باید مشخص شود محصول به‌صورت کامل عرضه می‌شود یا فقط یکی از اجزای پکیج است.

اهمیت نوع رابط ذخیره‌سازی در خرید قطعات و لوازم ذخیره‌سازی سرور HP

نوع رابط هاردها و ساختار ارتباطی سرور اهمیت زیادی دارد. رابط‌های رایج در سرورهای HP عبارت‌اند از:

•  SAS
•  SATA
•  NVMe
•  PCIe
•  Tri-Mode

هاردهای SAS و SATA ممکن است از یک بک‌پلین مشترک استفاده کنند، اما درایوهای NVMe معمولاً به مسیرهای PCIe، کابل و بک‌پلین مخصوص نیاز دارند. در سرورهای جدیدتر نیز فناوری Tri-Mode امکان مدیریت SAS، SATA و NVMe را از طریق کنترلرهای سازگار فراهم می‌کند.

اگر قصد نصب SSD NVMe دارید، فقط خرید یک مبدل یا کدی مناسب کافی نیست. مادربرد، رایزر، کنترلر، کابل‌کشی، Firmware و شاسی نیز باید از این نوع درایو پشتیبانی کنند.

برای خرید قطعات و لوازم ذخیره‌سازی سرور HP  انتخاب بین مدل RAID Controller یا Storage Controller

RAID Controller نقش مهمی در مدیریت هاردها، ساخت آرایه RAID و ارتباط با بک‌پلین دارد. هنگام انتخاب کابل، بک‌پلین یا پکیج ارتقا باید مدل کنترلر موجود روی سرور بررسی شود.

کنترلرهای مختلف ممکن است از نظر موارد زیر متفاوت باشند:

•  تعداد هاردهای قابل پشتیبانی
•  تعداد پورت‌های داخلی یا خارجی
•  نوع رابط SAS، SATA یا NVMe
•  تعداد Laneهای انتقال اطلاعات
•  نسل PCIe
•  پشتیبانی از RAID Levelهای مختلف
•  نیاز به باتری یا خازن کش
•  سازگاری با Backplane و Cable Kit

اگر Drive Cage جدیدی نصب شود، اما کنترلر پورت یا ظرفیت کافی نداشته باشد، ممکن است تمام هاردها شناسایی نشوند. در بعضی پیکربندی‌ها نیز برای افزایش تعداد درایوها به SAS Expander یا کنترلر دوم نیاز خواهید داشت.

دقت به پارت‌نامبر قطعه در خرید قطعات و لوازم ذخیره‌سازی سرور HP

پارت‌نامبر یکی از مطمئن‌ترین روش‌ها برای شناسایی قطعات سرور است. بسیاری از قطعات HP با چند شماره مختلف عرضه می‌شوند که هرکدام ممکن است نشان‌دهنده نوع قطعه، نسخه تولید یا کاربرد آن باشند.

شماره‌هایی که ممکن است روی قطعات مشاهده کنید عبارت‌اند از:

•  Option Part Number
•  Spare Part Number
•  Assembly Number
•  Model Number

بهتر است پارت‌نامبر روی قطعه قدیمی، برچسب Backplane، کابل یا پکیج فعلی را بررسی کنید. البته یک قطعه ممکن است چند Spare Number جایگزین داشته باشد؛ بنابراین فقط تطبیق کامل شماره کافی نیست و باید مدل‌های سازگار نیز بررسی شوند.

هنگام خرید قطعات و لوازم ذخیره‌سازی سرور HP، ارسال تصویر واضح از برچسب قطعه می‌تواند احتمال انتخاب اشتباه را کاهش دهد.

.

چک کردن وضعیت فنی و سلامت قطعه برای خرید قطعات و لوازم ذخیره‌سازی سرور HP

بسیاری از قطعات سرور به‌صورت کارکرده یا Refurbished در بازار عرضه می‌شوند. این موضوع الزاماً به معنی کیفیت پایین نیست، اما قطعه باید از نظر سلامت فنی بررسی شود.

در مورد قطعات ذخیره‌سازی بهتر است موارد زیر کنترل شوند:

•  سلامت کانکتورها
•  نبود شکستگی یا خم‌شدگی
•  سالم بودن قفل کدی
•  سلامت LEDهای وضعیت
•  نبود سوختگی روی Backplane
•  سلامت پورت‌های کابل
•  سالم بودن پیچ‌ها و براکت‌ها
•  تست شناسایی هارد
•  تست ارتباط با RAID Controller

اگر قطعه برای یک سرور سازمانی یا سرویس حساس خریداری می‌شود، وجود ضمانت تست و امکان بررسی سازگاری اهمیت بیشتری پیدا می‌کند.

در نهایت، خرید قطعات و لوازم ذخیره‌سازی سرور HP باید براساس مدل کامل سرور، نسل دستگاه، نوع شاسی، رابط ذخیره‌سازی، کنترلر و پارت‌نامبر انجام شود. انتخاب قطعه فقط با مشاهده عکس یا تطبیق اندازه می‌تواند باعث خرید اشتباه شود. بهتر است قبل از ثبت سفارش، مشخصات سرور و تصویر برچسب قطعه را برای کارشناسان گلد سرور ارسال کنید تا سازگاری تجهیزات موردنیاز بررسی شود.

انتخاب قطعات ذخیره‌سازی براساس نسل سرور HP

یکی از مهم‌ترین نکات در خرید قطعات و لوازم ذخیره‌سازی سرور HP، توجه به نسل دقیق دستگاه است. قطعاتی مثل کیج هارد، باکس هارد، بک‌پلین، کابل کنترلر و پکیج ارتقا معمولاً برای مدل و نسل مشخصی طراحی می‌شوند و شباهت ظاهری آن‌ها به معنی سازگاری کامل نیست.

قطعات ذخیره‌سازی سرور HP G7

در سرورهای G7 بیشتر از هاردهای SAS و SATA با فرم‌فاکتور SFF یا LFF استفاده می‌شود. از آنجا که بسیاری از قطعات این نسل به‌صورت کارکرده عرضه می‌شوند، سلامت کانکتورها، بک‌پلین، کابل و قفل کیج اهمیت زیادی دارد. قطعه باید دقیقاً براساس مدل سرور، مانند DL360 G7 یا DL380 G7، انتخاب شود.

قطعات ذخیره‌سازی سرور HP Gen8 و Gen9

در نسل‌های Gen8 و Gen9 امکان افزایش تعداد Bayها و نصب باکس‌های هارد بیشتر وجود دارد. برای مثال، ارتقای DL380 Gen9 از 8SFF به 16SFF ممکن است علاوه بر Drive Cage به بک‌پلین، کابل کنترلر و قطعات نصب هم نیاز داشته باشد. در این نسل‌ها باید کامل بودن پکیج و سازگاری پارت‌نامبر بررسی شود.

قطعات ذخیره‌سازی سرور HP Gen10 و Gen10 Plus

در Gen10 و Gen10 Plus تنوع پیکربندی بیشتر است و سرور ممکن است از SAS، SATA یا NVMe پشتیبانی کند. به همین دلیل، نوع Backplane، مدل کنترلر، کابل‌کشی داخلی و محل نصب Cage باید دقیقاً با کانفیگ سرور هماهنگ باشند. قطعات Gen10 و Gen10 Plus نیز همیشه قابل جایگزینی با یکدیگر نیستند.

 قطعات ذخیره‌سازی سرور HP Gen11 و Gen12

در نسل‌های Gen11 و Gen12 استفاده از NVMe، PCIe و Backplaneهای Tri-Mode بیشتر شده است. انتخاب قطعات این نسل‌ها به مدل کنترلر، نوع Carrier، تعداد مسیرهای PCIe و پشتیبانی Firmware وابسته است. وجود جایگاه فیزیکی هارد به‌تنهایی نشان نمی‌دهد که سرور از هر نوع درایوی پشتیبانی می‌کند.

در مجموع، هنگام خرید قطعات و لوازم ذخیره‌سازی سرور HP باید مدل کامل دستگاه، نسل سرور، نوع شاسی و پارت‌نامبر قطعه بررسی شود. انتخاب قطعه فقط براساس ظاهر یا اندازه می‌تواند باعث نصب نشدن یا شناسایی نشدن هاردها شود.

اشتباهات رایج هنگام خرید لوازم ذخیره‌سازی سرور HP

یکی از اشتباهات رایج هنگام خرید قطعات و لوازم ذخیره‌سازی سرور HP، انتخاب قطعه فقط براساس ظاهر یا اندازه آن است. دو کیج، کابل یا بک‌پلین ممکن است کاملاً شبیه باشند، اما برای نسل‌ها و مدل‌های متفاوتی طراحی شده باشند. به همین دلیل، شباهت ظاهری نمی‌تواند سازگاری قطعه را تضمین کند.

بعضی کاربران کدی هارد را با باکس هارد یکسان می‌دانند یا تصور می‌کنند برای افزایش تعداد هاردها فقط خرید Drive Cage کافی است. درحالی‌که ممکن است برای فعال شدن Bayهای جدید به بک‌پلین، کابل کنترلر، کابل برق و حتی RAID Controller مناسب هم نیاز باشد.

خرید بک‌پلین بدون بررسی نوع هارد و کنترلر نیز اشتباه دیگری است. بک‌پلین SAS و SATA با مدل‌های NVMe یا Tri-Mode تفاوت دارد و استفاده از مدل ناسازگار می‌تواند باعث شناسایی نشدن هاردها شود. همچنین کابل کنترلر نباید فقط براساس شکل کانکتور انتخاب شود؛ مدل سرور، طول کابل، نوع رابط و پارت‌نامبر آن هم اهمیت دارند.

هنگام خرید پکیج ارتقا نیز باید محتویات بسته را بررسی کنید. برخی محصولات فقط شامل بدنه Cage هستند، اما بعضی دیگر همراه با بک‌پلین، کابل و متعلقات نصب عرضه می‌شوند. در نتیجه، مقایسه قیمت بدون توجه به کامل بودن پکیج می‌تواند گمراه‌کننده باشد.

در نهایت، قبل از خرید قطعات و لوازم ذخیره‌سازی سرور HP باید مدل کامل سرور، نسل دستگاه، نوع شاسی، کنترلر و پارت‌نامبر قطعه مشخص شود. این بررسی ساده احتمال خرید اشتباه و هزینه دوباره برای تعویض قطعه را کاهش می‌دهد.

قیمت قطعات و لوازم ذخیره‌سازی سرور HP

قیمت قطعات و لوازم ذخیره‌سازی سرور HP عدد ثابتی ندارد و براساس نوع قطعه، مدل سرور، نسل دستگاه، پارت‌نامبر و وضعیت موجودی بازار تعیین می‌شود. برای مثال، قیمت یک کیج هارد ساده با قیمت باکس هارد، بک‌پلین یا پکیج کامل ارتقای فضای ذخیره‌سازی یکسان نیست؛ چون هرکدام وظیفه و ساختار متفاوتی دارند.

یکی از مهم‌ترین عوامل مؤثر بر قیمت، کامل بودن پکیج است. بعضی محصولات فقط شامل بدنه Drive Cage هستند، اما برخی دیگر همراه با بک‌پلین، کابل کنترلر، کابل برق، پیچ و قطعات نصب عرضه می‌شوند. به همین دلیل، هنگام مقایسه قیمت نباید فقط نام محصول را در نظر بگیرید و باید محتویات دقیق بسته را هم بررسی کنید.

مهم‌ترین عوامل مؤثر بر قیمت قطعات و لوازم ذخیره‌سازی سرور HP عبارت‌اند از:

•  مدل و نسل سرور HP
•  نوع قطعه مانند کیج، باکس هارد، کابل یا بک‌پلین
•  پارت‌نامبر و میزان کمیاب بودن محصول
•  نو، کارکرده یا Refurbished بودن قطعه
•  کامل یا ناقص بودن پکیج
•  نوع رابط SAS، SATA، NVMe یا Tri-Mode
•  سلامت فنی کانکتورها و اجزای قطعه
•  نوسان نرخ ارز و موجودی بازار

قطعات مربوط به نسل‌های جدیدتر مانند Gen10 Plus، Gen11 و Gen12 معمولاً قیمت بیشتری دارند؛ زیرا ساختار پیچیده‌تری دارند و ممکن است از فناوری‌هایی مثل NVMe، PCIe یا Tri-Mode پشتیبانی کنند. از طرف دیگر، قیمت قطعات نسل‌های قدیمی‌تر نیز در بعضی مواقع به دلیل کمیاب بودن پارت‌نامبر افزایش پیدا می‌کند.

نو یا کارکرده بودن محصول هم روی قیمت قطعات و لوازم ذخیره‌سازی سرور HP تأثیر دارد. قطعات کارکرده تست‌شده معمولاً قیمت مناسب‌تری دارند، اما باید از سلامت بک‌پلین، کابل، کانکتورها و قفل‌های کیج مطمئن شوید.

برای دریافت قیمت دقیق قطعات و لوازم ذخیره‌سازی سرور HP بهتر است مدل کامل سرور، نسل دستگاه و پارت‌نامبر قطعه را در اختیار کارشناسان گلد سرور قرار دهید. انتخاب فقط براساس قیمت پایین ممکن است باعث خرید قطعه ناسازگار و پرداخت هزینه دوباره شود.

خرید قطعات ذخیره‌سازی سرور HP از گلد سرور

خرید قطعات و لوازم ذخیره‌سازی سرور HP زمانی مطمئن‌تر است که قبل از ثبت سفارش، سازگاری قطعه با مدل و نسل سرور بررسی شود. در گلد سرور می‌توانید مشخصات دستگاه، نوع شاسی، تعداد Bay، مدل کنترلر و پارت‌نامبر قطعه را اعلام کنید تا گزینه مناسب‌تری برای سرور شما پیشنهاد شود.

این بررسی در قطعاتی مانند کیج هارد، باکس هارد، بک‌پلین، کابل کنترلر و پکیج ارتقا اهمیت زیادی دارد؛ چون بسیاری از این تجهیزات از نظر ظاهری شبیه هستند، اما روی همه نسل‌ها و کانفیگ‌ها قابل استفاده نیستند. برای مثال، یک پکیج ارتقای 8SFF به 16SFF باید با مدل سرور، نوع بک‌پلین و کنترلر نصب‌شده هماهنگ باشد.

از مزایای خرید از گلد سرور می‌توان به موارد زیر اشاره کرد:

•  بررسی سازگاری قطعه با مدل و نسل سرور
•  راهنمایی برای انتخاب قطعه براساس پارت‌نامبر
•  امکان استعلام موجودی و قیمت روز
•  بررسی کامل بودن پکیج و متعلقات نصب
•  ارائه تجهیزات مرتبط با سرورهای فیزیکی HP
•  راهنمایی قبل از خرید کیج، کابل، بک‌پلین و باکس هارد
•  کاهش احتمال خرید قطعه اشتباه یا ناسازگار

هنگام خرید قطعات و لوازم ذخیره‌سازی سرور HP کافی است مدل کامل سرور، نسل دستگاه و در صورت امکان تصویر برچسب قطعه را ارسال کنید. کارشناسان گلد سرور می‌توانند مشخصات را بررسی کنند تا قطعه‌ای متناسب با ساختار ذخیره‌سازی سرور انتخاب شود.

سخن پایانی درباره خرید قطعات و لوازم ذخیره‌سازی سرور HP

خرید قطعات و لوازم ذخیره‌سازی سرور HP زمانی نتیجه مناسبی دارد که قطعه براساس مشخصات فنی سرور انتخاب شود، نه فقط ظاهر یا نام عمومی محصول. کیج هارد، باکس هارد، بک‌پلین، کابل کنترلر، مبدل و پکیج ارتقا هرکدام وظیفه متفاوتی دارند و ممکن است فقط با مدل، نسل یا پیکربندی خاصی از سرور سازگار باشند.

پیش از خرید باید مدل کامل سرور، نسل دستگاه، نوع شاسی SFF یا LFF، تعداد Bayها، رابط SAS، SATA یا NVMe، مدل RAID Controller و پارت‌نامبر قطعه بررسی شود. همچنین در خرید پکیج‌های ارتقا باید مطمئن شوید که بک‌پلین، کابل‌ها، براکت‌ها و سایر تجهیزات لازم همراه محصول ارائه می‌شوند.

برای خرید قطعات و لوازم ذخیره‌سازی سرور HP می‌توانید مشخصات دستگاه یا تصویر برچسب قطعه را برای کارشناسان گلد سرور ارسال کنید. بررسی سازگاری پیش از ثبت سفارش، احتمال خرید قطعه اشتباه را کاهش می‌دهد و کمک می‌کند ارتقا یا تعمیر فضای ذخیره‌سازی سرور با هزینه کمتر و اطمینان بیشتری انجام شود.

سوالات متداول درباره خرید قطعات و لوازم ذخیره‌سازی سرور HP

آیا کیج و کدی هارد سرور HP یکی هستند؟

در بازار ایران معمولاً عبارت‌های کیج هارد، کدی، Caddy، Tray و Carrier به‌جای یکدیگر استفاده می‌شوند. بااین‌حال، گاهی منظور از کیج هارد یک مجموعه چند Bay یا Drive Cage است. برای جلوگیری از خرید اشتباه باید تصویر، اندازه، تعداد جایگاه‌ها و پارت‌نامبر قطعه بررسی شود.

 تفاوت کیج هارد با باکس هارد سرور چیست؟

کدی یا کیج تکی معمولاً یک هارد HDD یا SSD را نگه می‌دارد، اما باکس هارد یا Drive Cage مجموعه‌ای است که چند کدی داخل آن قرار می‌گیرند. باکس هارد ممکن است همراه با بک‌پلین، کابل و قطعات نصب عرضه شود.

 از کجا بفهمیم سرور HP از هارد SFF یا LFF استفاده می‌کند؟

هاردهای SFF معمولاً ۲.۵ اینچی و هاردهای LFF معمولاً ۳.۵ اینچی هستند. برای تشخیص دقیق باید نوع شاسی، مدل سرور و مشخصات Bayهای دستگاه بررسی شود. اطلاعات موجود در iLO، برچسب سرور و QuickSpecs نیز می‌تواند به تشخیص کمک کند.

آیا کیج هارد Gen8 روی سرور Gen9 یا Gen10 نصب می‌شود؟

در بعضی مدل‌ها ممکن است شباهت ظاهری وجود داشته باشد، اما این موضوع به معنی سازگاری قطعی نیست. محل قفل، نوع Carrier، چراغ‌های وضعیت و ساختار Bay در نسل‌های مختلف تفاوت دارد. پیش از خرید باید مدل سرور و پارت‌نامبر کیج بررسی شود.

 برای تبدیل سرور از 8SFF به 16SFF چه قطعاتی لازم است؟

بسته به مدل و نسل سرور، ممکن است به Drive Cage، بک‌پلین، کابل کنترلر، کابل برق، براکت و پیچ‌های نصب نیاز داشته باشید. در بعضی پیکربندی‌ها بررسی ظرفیت RAID Controller یا استفاده از کنترلر و Expander مناسب نیز ضروری است.

بک‌پلین سرور HP چه وظیفه‌ای دارد؟

بک‌پلین در پشت جایگاه‌های هارد قرار می‌گیرد و مسیر انتقال برق و داده را میان هاردها و کنترلر ذخیره‌سازی فراهم می‌کند. نوع بک‌پلین باید با تعداد Bay، رابط درایوها، مدل سرور و کنترلر هماهنگ باشد.

آیا شناسایی نشدن هارد به معنی خرابی بک‌پلین است؟

خیر. شناسایی نشدن هارد می‌تواند به خود هارد، کدی، کابل، بک‌پلین، RAID Controller، Firmware یا تنظیمات سرور مربوط باشد. پیش از تعویض بک‌پلین بهتر است تمام بخش‌های مسیر ذخیره‌سازی بررسی شوند.

کابل کنترلر سرور HP را چگونه انتخاب کنیم؟

کابل باید براساس مدل سرور، نسل دستگاه، نوع بک‌پلین، مدل کنترلر، کانکتور، طول و پارت‌نامبر انتخاب شود. شباهت ظاهری دو کابل نمی‌تواند سازگاری آن‌ها را تضمین کند.

 آیا هر مبدل M.2 به PCIe روی سرور HP قابل استفاده است؟

خیر. علاوه بر نصب فیزیکی مبدل، باید نوع حافظه M.2، اسلات PCIe، تعداد Laneها، قابلیت بوت، پشتیبانی BIOS و سازگاری سرور بررسی شود. بعضی مبدل‌ها فقط امکان نصب حافظه را فراهم می‌کنند و سرور لزوماً از بوت شدن روی آن پشتیبانی نمی‌کند.

چگونه پارت‌نامبر قطعات ذخیره‌سازی سرور را پیدا کنیم؟

پارت‌نامبر معمولاً روی برچسب کیج، بک‌پلین، کابل یا خود قطعه نوشته شده است. همچنین می‌توان با استفاده از مدل و شماره سریال سرور، قطعات سازگار را در مستندات فنی HPE بررسی کرد.

آیا برای افزودن Bay جدید به کنترلر دیگری نیاز داریم؟

همیشه نه؛ اما باید تعداد پورت‌ها، ظرفیت پشتیبانی کنترلر و نوع اتصال آن بررسی شود. در بعضی پیکربندی‌ها کنترلر فعلی کافی است و در بعضی دیگر به کنترلر دوم، کابل جدید یا SAS Expander نیاز خواهید داشت.

هنگام خرید پکیج ارتقای هارد چه مواردی را بررسی کنیم؟

محتویات پکیج، مدل سرور، نسل، نوع شاسی، تعداد Bay، وجود بک‌پلین، کابل کنترلر، کابل برق و قطعات نصب باید بررسی شوند. هنگام خرید قطعات و لوازم ذخیره‌سازی سرور HP بهتر است قبل از سفارش، مشخصات کامل دستگاه را برای کارشناسان گلد سرور ارسال کنید.
