رایزر یکی از قطعاتی است که مستقیماً روی قابلیت توسعه سخت‌افزاری سرور تأثیر می‌گذارد. رایزر دوم HP Secondary Riser For DL380p G8 برای سرور HP ProLiant DL380p Gen8 طراحی شده و به کاربر اجازه می‌دهد اسلات‌های توسعه بیشتری در اختیار داشته باشد. این قطعه در جایگاه رایزر دوم نصب می‌شود و برای اضافه کردن کارت‌های PCIe مانند کارت شبکه، کنترلرهای ذخیره‌سازی و برخی شتاب‌دهنده‌های پردازشی کاربرد دارد.

پارت‌نامبر Spare این برد 662525-001 است. در مستندات سرویس HPE، این قطعه با عنوان PCIe riser board, optional 2-slot ثبت شده است. HPE همچنین در مستندات رسمی خود تأیید می‌کند که رایزر دوم اختیاری DL380p Gen8 در صورت استفاده، به پردازنده دوم نیاز دارد.

در ساختار DL380p Gen8، رایزر دوم بخشی از معماری توسعه PCIe سرور است و باعث می‌شود خطوط PCIe پردازنده دوم نیز برای کارت‌های توسعه قابل استفاده شوند. بنابراین این قطعه صرفاً یک تبدیل مکانیکی برای قرار دادن کارت PCIe نیست؛ بلکه بخشی از مسیر I/O سرور محسوب می‌شود.

نکته مهم دیگر این است که عبارت «رایزر دوم» به موقعیت نصب اشاره دارد. در DL380p Gen8، رایزر استاندارد و رایزر اختیاری در جایگاه‌های مشخصی قرار می‌گیرند و انتخاب رایزر باید با نوع شاسی، پردازنده‌ها و کارت‌های موردنظر هماهنگ باشد.

خرید رایزر دوم HP Secondary Riser For DL380p G8؛ چه نکاتی مهم است؟

اگر قصد خرید رایزر دوم HP Secondary Riser For DL380p G8 را دارید، اولین موضوعی که باید بررسی کنید، مدل دقیق سرور است. این محصول برای DL380p Gen8 طراحی شده و نباید آن را با رایزرهای DL380e، DL380 Gen9 یا نسل‌های دیگر اشتباه گرفت.

موضوع مهم بعدی، وجود پردازنده دوم است. HPE در مستندات DL380p Gen8 صراحتاً اعلام می‌کند که برای استفاده از جایگاه رایزر دوم، پردازنده دوم باید نصب شده باشد. بنابراین اگر سرور شما تنها یک CPU دارد، نصب رایزر دوم به‌تنهایی قابلیت مورد انتظار را ایجاد نمی‌کند.

پارت‌نامبر نیز اهمیت زیادی دارد. شماره 662525-001 در راهنمای رسمی سرویس HPE به‌عنوان برد رایزر PCIe اختیاری دو اسلات ثبت شده است. در بازار ممکن است همین برد با شماره‌های مرتبط با کیت یا Assembly دیگری عرضه شود؛ بنابراین بهتر است شماره درج‌شده روی خود برد را نیز هنگام خرید بررسی کنید.

اگر هدف شما نصب کارت گرافیک یا شتاب‌دهنده پردازشی است، بررسی تنها تعداد اسلات کافی نیست. توان مصرفی کارت، طول کارت، پهنای باند PCIe، نوع رایزر و نیاز به کابل برق اضافی باید هم‌زمان بررسی شوند. QuickSpecs رسمی HPE برای DL380p Gen8 برای برخی کارت‌های گرافیکی، رایزرهای مشخص و کابل‌های برق جداگانه را تعیین کرده است.

مشخصات فنی رایزر دوم HP Secondary Riser For DL380p G8

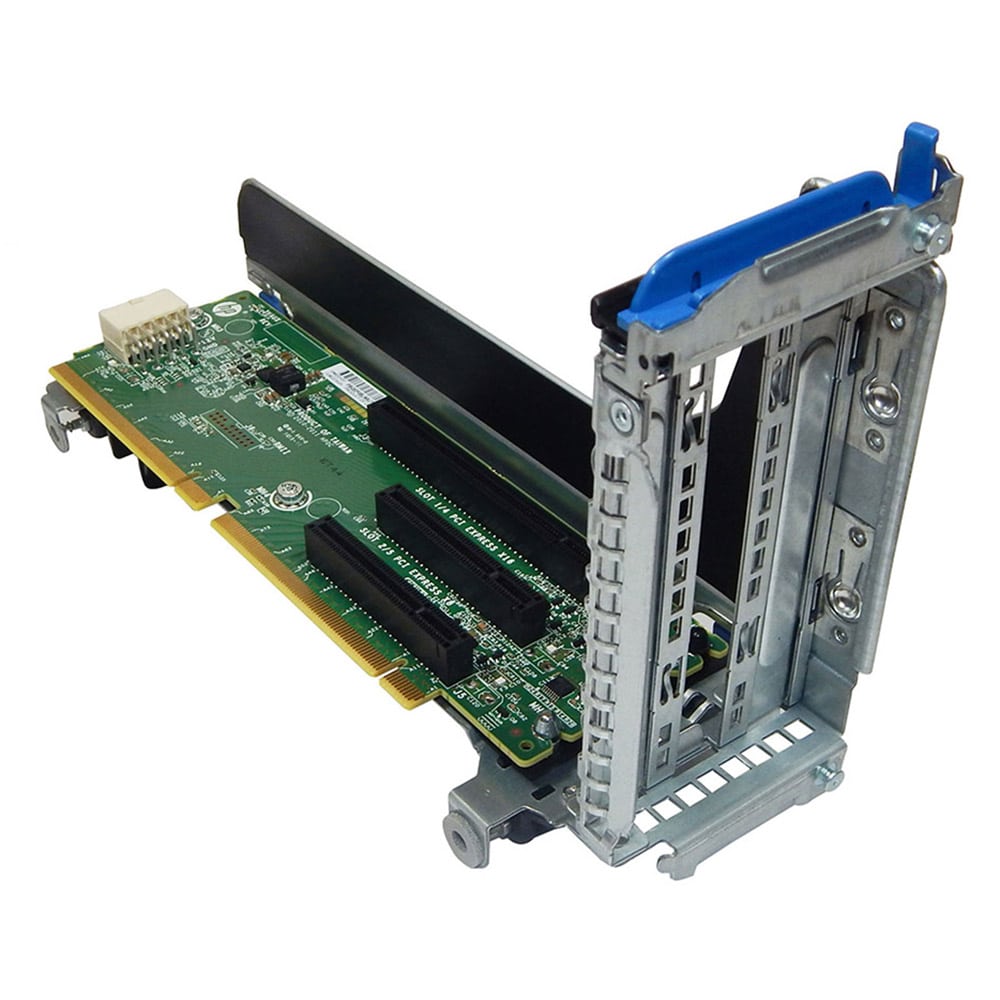

رایزر دوم HP Secondary Riser For DL380p G8 یک برد توسعه PCIe اختصاصی برای DL380p Gen8 است که در جایگاه اختیاری رایزر دوم نصب می‌شود. مستندات رسمی HPE، پارت‌نامبر 662525-001 را برای PCIe riser board, optional 2-slot معرفی می‌کنند.

طبق مستندات فنی HPE و اطلاعات مربوط به این برد، رایزر دو اسلات توسعه PCIe با ساختار x16 ارائه می‌کند. در مستندات HPE نیز رایزر ۲ اسلاته 653208-B21 به‌عنوان گزینه DL380p/560 Gen8 معرفی شده و منابع فنی HPE ارتباط آن را با برد 662525-001 نشان می‌دهند.

مشخصه	مقدار
برند	HP / HPE
نام محصول	HP Secondary Riser For DL380p G8
نوع قطعه	PCIe Riser Board
پارت‌نامبر Spare	662525-001
سرور سازگار	HP ProLiant DL380p Gen8
موقعیت	Secondary Riser
تعداد اسلات	2 اسلات
نوع اسلات	PCIe x16
نسل PCIe	PCIe Gen3
پردازنده موردنیاز	پردازنده دوم
نوع نصب	ماژول داخلی سرور



در معماری DL380p Gen8، اسلات‌های رایزر اختیاری از خطوط PCIe پردازنده دوم استفاده می‌کنند. HPE برای رایزر ثانویه، سه اسلات PCIe در برخی پیکربندی‌ها یا رایزر دو اسلاته در پیکربندی‌های دیگر ارائه کرده است؛ بنابراین هنگام خرید باید دقیقاً مشخص شود که منظور از رایزر دوم، کدام Assembly یا برد است.

رایزر دوم HPE DL380 Gen10 4Port Slimline 2nd از دیگر محصولات مشابه این برند به حساب می آید.

ویژگی‌های رایزر دوم HP Secondary Riser For DL380p G8

رایزر دوم HP Secondary Riser For DL380p G8 مهم‌ترین مزیت خود را در افزایش قابلیت توسعه سرور نشان می‌دهد. DL380p Gen8 به‌صورت پیش‌فرض یک مجموعه رایزر اصلی دارد، اما اضافه شدن رایزر دوم امکان استفاده از اسلات‌های توسعه وابسته به پردازنده دوم را فراهم می‌کند.

این قابلیت برای سرورهایی اهمیت دارد که تعداد کارت‌های توسعه موردنیازشان از ظرفیت رایزر اصلی بیشتر است. برای مثال، یک سرور ممکن است هم‌زمان به چند کارت شبکه، کنترلر ذخیره‌سازی و کارت شتاب‌دهنده نیاز داشته باشد.

ویژگی	توضیح کوتاه
رایزر ثانویه	افزایش ظرفیت توسعه PCIe سرور
دو اسلات PCIe	امکان نصب دو کارت توسعه سازگار
PCIe Gen3	پشتیبانی از نسل سوم PCI Express
پشتیبانی از CPU دوم	استفاده از خطوط PCIe پردازنده دوم
طراحی اختصاصی HPE	مخصوص پلتفرم DL380p Gen8
قابلیت توسعه	مناسب کارت‌های شبکه، ذخیره‌سازی و شتاب‌دهنده



افزایش تعداد اسلات‌های PCIe

مهم‌ترین دلیل استفاده از رایزر دوم، افزایش ظرفیت I/O سرور است. وقتی تمام اسلات‌های رایزر اصلی مورد استفاده قرار گرفته باشند، اضافه کردن رایزر ثانویه می‌تواند امکان نصب کارت‌های توسعه بیشتری را فراهم کند.

این قابلیت برای سرورهایی که در طول زمان ارتقا پیدا می‌کنند اهمیت زیادی دارد. ممکن است یک سرور در ابتدا فقط یک کارت شبکه یا کنترلر ذخیره‌سازی داشته باشد، اما با توسعه زیرساخت به کارت‌های بیشتری نیاز پیدا کند.

در چنین شرایطی، به جای تعویض کل سرور، می‌توان با استفاده از قابلیت‌های توسعه موجود در پلتفرم، ظرفیت I/O را افزایش داد.

استفاده از PCIe Gen3

رایزرهای PCIe مورد استفاده در DL380p Gen8 از نسل سوم PCI Express پشتیبانی می‌کنند. در مستندات HPE، اسلات‌های رایزر اختیاری با PCIe Gen3 و پهنای x16 یا x8 تعریف شده‌اند.

PCIe Gen3 برای کارت‌های شبکه، کنترلرهای ذخیره‌سازی و برخی شتاب‌دهنده‌های پردازشی نسل خود DL380p Gen8 پهنای باند مناسبی فراهم می‌کرد. البته سرعت واقعی هر کارت به نوع کارت، تعداد Laneهای مورد استفاده و طراحی خود سخت‌افزار بستگی دارد.

استفاده از پردازنده دوم

یکی از مهم‌ترین نکات فنی این محصول، وابستگی رایزر دوم به پردازنده دوم است. در DL380p Gen8، جایگاه رایزر اختیاری با مسیرهای PCIe مربوط به Processor 2 در ارتباط است و HPE نصب CPU دوم را برای استفاده از رایزر دوم الزامی اعلام کرده است.

به همین دلیل، اگر قصد خرید رایزر دوم HP Secondary Riser For DL380p G8 را دارید، ابتدا بررسی کنید که سرور شما دو پردازنده‌ای است یا امکان نصب CPU دوم را دارد.

این نکته از مواردی است که هنگام خرید قطعه دست‌دوم یا استوک ممکن است نادیده گرفته شود. خود رایزر ممکن است کاملاً سالم باشد، اما در سروری که تنها یک پردازنده دارد، قابلیت‌های موردنظر شما فعال نخواهد شد.

کاربردهای رایزر دوم HP Secondary Riser For DL380p G8

رایزر دوم زمانی اهمیت پیدا می‌کند که ظرفیت اسلات‌های توسعه سرور کافی نباشد. در محیط‌های سازمانی، تعداد کارت‌های PCIe می‌تواند با توجه به نوع سرویس‌ها افزایش پیدا کند و این رایزر امکان استفاده بهتر از ظرفیت توسعه DL380p Gen8 را فراهم می‌کند.

نصب کارت شبکه

یکی از کاربردهای رایج، اضافه کردن کارت شبکه است. در سرورهایی که به چند شبکه مستقل، اتصال 10GbE یا رابط‌های شبکه تخصصی نیاز دارند، وجود اسلات‌های PCIe بیشتر می‌تواند انعطاف پیکربندی را افزایش دهد.

برای مثال، یک سرور ممکن است یک رابط شبکه برای Management، چند پورت برای شبکه تولید و یک کارت جداگانه برای Storage داشته باشد. در چنین سناریویی، اسلات‌های اضافی می‌توانند ارزش زیادی داشته باشند.

نصب کارت RAID و HBA

کنترلرهای ذخیره‌سازی نیز از کارت‌های توسعه‌ای هستند که ممکن است به اسلات PCIe نیاز داشته باشند. بسته به معماری ذخیره‌سازی، می‌توان از کارت‌های RAID یا HBA سازگار برای اتصال به دیسک‌ها یا تجهیزات ذخیره‌سازی خارجی استفاده کرد.

در اینجا باید توجه داشت که در رایزر دوم HP Secondary Riser For DL380p G8، سازگاری کارت با رایزر و سرور باید جداگانه بررسی شود. صرفاً قرار گرفتن فیزیکی کارت داخل اسلات به معنی پشتیبانی کامل از آن نیست.

نصب کارت‌های گرافیکی و شتاب‌دهنده

DL380p Gen8 از برخی کارت‌های گرافیکی و شتاب‌دهنده‌های PCIe نیز پشتیبانی می‌کند، اما این بخش به مراتب حساس‌تر است. HPE برای برخی GPUها رایزرهای مشخص، پردازنده دوم و حتی کابل برق اضافی را الزامی کرده است.

برای نمونه، در مستندات HPE برای برخی کارت‌های NVIDIA Quadro ذکر شده که استفاده از دو کارت K4000 در موقعیت ثانویه به رایزرهای مشخص و کابل برق 225 وات نیاز دارد. همچنین پشتیبانی از سه کارت K4000 مستلزم استفاده هم‌زمان از رایزر اصلی و ثانویه است.

بنابراین اگر هدف شما نصب GPU است، انتخاب رایزر باید بر اساس مدل دقیق GPU، توان مصرفی، عرض کارت، طول کارت، تعداد GPU و منبع تغذیه انجام شود.

همچنین اگر هدف شما ارتقای کامل زیرساخت است، انتخاب رایزر باید در کنار سایر اجزای سرور انجام شود. در پروژه‌هایی که نیاز به توسعه گسترده دارند، بررسی گزینه‌های مختلف خرید سرور اچ پی | hp نیز می‌تواند مشخص کند که ارتقای DL380p Gen8 از نظر اقتصادی بهتر است یا استفاده از یک پلتفرم جدیدتر.

سازگاری رایزر دوم HP Secondary Riser For DL380p G8

یکی از مهم‌ترین نکات هنگام خرید این قطعه، توجه به مدل دقیق سرور است. رایزر دوم HP Secondary Riser For DL380p G8 برای پلتفرم HP ProLiant DL380p Gen8 طراحی شده و نباید آن را با رایزرهای نسل‌های دیگر یا مدل‌های نزدیک از خانواده ProLiant اشتباه گرفت.

طبق مستندات HPE، کانکتور رایزر ثانویه به پردازنده دوم متصل است و برای استفاده از آن، CPU دوم باید روی سرور نصب شده باشد. در پیکربندی رایزر اختیاری دو اسلات، اسلات‌های ۴ و ۵ در اختیار کارت‌های توسعه قرار می‌گیرند و هر دو مسیر x16 دارند.

این موضوع اهمیت زیادی دارد، زیرا ممکن است یک کاربر رایزر را از نظر فیزیکی روی سرور نصب کند، اما به دلیل نداشتن پردازنده دوم، کارت‌های قرارگرفته روی رایزر ثانویه عملکرد مورد انتظار را نداشته باشند.

از طرف دیگر، باید نوع رایزر نیز با نیاز شما هماهنگ باشد. HPE برای DL380p Gen8 هم رایزر اختیاری سه‌اسلاته و هم رایزر اختیاری دو‌اسلاته ارائه کرده است. مدل مورد بحث درباره رایزر دوم HP Secondary Riser For DL380p G8، برد دو‌اسلاته با دو مسیر x16 است.

تفاوت رایزر اصلی و رایزر دوم در DL380p Gen8

رایزر اصلی و رایزر دوم از نظر محل نصب و منبع خطوط PCIe با یکدیگر تفاوت دارند. رایزر اصلی به مسیر مربوط به پردازنده اول متصل است، در حالی که رایزر ثانویه به پردازنده دوم وابسته است.

در پیکربندی استاندارد، رایزر اصلی DL380p Gen8 سه اسلات دارد: یک اسلات PCIe 3.0 x16، یک اسلات PCIe 3.0 x8 و یک اسلات PCIe 2.0 x4 از طریق اتصال x8. در مقابل، رایزر اختیاری دو‌اسلاته ثانویه دو اسلات PCIe 3.0 x16 در اختیار قرار می‌دهد.

بنابراین اگر هدف شما افزایش تعداد اسلات‌های توسعه با پهنای باند بالاتر است، رایزر دوم می‌تواند تفاوت قابل‌توجهی ایجاد کند.

ویژگی	رایزر اصلی	رایزر دوم دو‌اسلاته
موقعیت	Primary	Secondary
پردازنده مرتبط	CPU 1	CPU 2
تعداد اسلات	3	2
بالاترین پهنای باند اسلات	x16	x16
PCIe Gen3	دارد	دارد
نیاز به CPU دوم	خیر	بله
کاربرد	توسعه عمومی	توسعه I/O ثانویه



رایزر دوم HP Secondary Riser For DL380p G8 برای چه کارت‌هایی مناسب است؟

رایزر دوم برای نصب کارت‌های PCIe سازگار طراحی شده است. نوع کارت قابل استفاده به مشخصات خود سرور، نوع اسلات، توان مورد نیاز، ابعاد کارت و محدودیت‌های پلتفرم بستگی دارد.

کارت شبکه

کارت‌های شبکه یکی از کاربردهای متداول اسلات‌های PCIe هستند. اگر پورت‌های شبکه داخلی یا FlexibleLOM سرور برای نیاز سازمان کافی نباشند، می‌توان از کارت شبکه PCIe سازگار استفاده کرد.

برای مثال، در یک زیرساخت مجازی‌سازی ممکن است یک کارت برای شبکه مدیریت، کارت دیگری برای ترافیک ماشین‌های مجازی و کارت دیگری برای اتصال به شبکه ذخیره‌سازی استفاده شود. در چنین شرایطی، داشتن اسلات‌های بیشتر انعطاف پیکربندی را افزایش می‌دهد.

کارت HBA و کنترلر ذخیره‌سازی

کارت‌های HBA و RAID Controller نیز می‌توانند از ظرفیت توسعه رایزر استفاده کنند. این کارت‌ها برای اتصال سرور به تجهیزات ذخیره‌سازی داخلی یا خارجی کاربرد دارند.

البته هنگام انتخاب کنترلر باید سازگاری آن با DL380p Gen8 و سیستم‌عامل مورد استفاده نیز بررسی شود. رایزر فقط مسیر فیزیکی و الکتریکی PCIe را فراهم می‌کند و سازگاری کامل کارت با سرور موضوع جداگانه‌ای است.

کارت‌های شتاب‌دهنده

در برخی پیکربندی‌ها می‌توان از اسلات‌های رایزر ثانویه برای کارت‌های شتاب‌دهنده یا GPUهای مورد تأیید HPE استفاده کرد. بااین‌حال، این کاربرد حساس‌تر است و صرفاً وجود یک اسلات x16 به معنی پشتیبانی از هر کارت گرافیکی نیست.

HPE برای بعضی GPUهای DL380p Gen8 الزامات جداگانه‌ای مانند نوع رایزر، پردازنده دوم، منبع تغذیه و کابل برق تعریف کرده است. بنابراین اگر هدف شما نصب GPU است، باید مشخصات کارت را با QuickSpecs همان سرور تطبیق دهید.

اهمیت پردازنده دوم در رایزر ثانویه

یکی از مهم‌ترین نکات فنی این محصول، وابستگی رایزر ثانویه به CPU دوم است. در معماری DL380p Gen8، کانکتور رایزر ثانویه مستقیماً به پردازنده دوم متصل است. HPE این موضوع را در مستندات فنی خود صراحتاً ذکر کرده است.

بنابراین اگر سرور شما فقط یک پردازنده دارد، نصب رایزر دوم به‌تنهایی کافی نیست. ابتدا باید بررسی کنید که آیا مادربرد و پیکربندی فعلی امکان نصب CPU دوم را دارد و سپس پردازنده سازگار، هیت‌سینک و سایر قطعات مورد نیاز را در نظر بگیرید.

این موضوع هنگام ارتقای یک DL380p Gen8 اهمیت ویژه‌ای دارد. ممکن است کاربر ابتدا برای افزایش تعداد کارت‌های شبکه یا نصب GPU به فکر خرید رایزر بیفتد، اما بعد از نصب متوجه شود که CPU دوم روی سیستم وجود ندارد.

به همین دلیل، اگر هدف اصلی شما توسعه PCIe است، بهتر است کل پیکربندی را به‌صورت یک مجموعه بررسی کنید: پردازنده دوم + رایزر ثانویه + کارت PCIe + منبع تغذیه و کابل‌های مورد نیاز.

تفاوت 662525-001 با کیت 653208-B21

یکی از مواردی که هنگام خرید رایزر دوم HP Secondary Riser For DL380p G8 ممکن است باعث اشتباه شود، تفاوت بین Spare Part Number و Option Kit است.

HPE پارت‌نامبر 662525-001 را به‌عنوان 2-slot PCIe riser board (optional) معرفی می‌کند. این برد دو اسلات x16 دارد و روی PCI riser cage نصب می‌شود.

در مقابل، 653208-B21 به‌عنوان HP DL380p/560 Gen8 2 Slot 2×16 PCI-E Riser Kit در QuickSpecs محصول معرفی شده است. بنابراین این دو شماره را نباید بدون توجه به نوع بسته‌بندی و سطح قطعه، کاملاً یکسان فرض کرد.

مورد	662525-001	653208-B21
نوع شناسه	Spare Part Number	Option Kit
تعداد اسلات	2	2
نوع اسلات	x16	2×x16
پلتفرم	DL380p Gen8	DL380p/560 Gen8
کاربرد	برد رایزر	کیت رایزر
نصب	روی PCI Riser Cage	به‌عنوان کیت ارتقا



اگر قطعه را به‌عنوان برد یدکی خریداری می‌کنید، 662525-001 شناسه مهمی است. اگر به‌دنبال کیت ارتقای کامل هستید، باید محتویات Option Kit و شماره 653208-B21 را نیز بررسی کنید.

رایزر دوم HP Secondary Riser For DL380p G8 و توسعه سرور برای کاربردهای سازمانی

در یک سرور سازمانی، تعداد اسلات‌های PCIe می‌تواند مستقیماً روی قابلیت توسعه سیستم اثر بگذارد. به‌عنوان مثال، یک DL380p Gen8 ممکن است در طول عمر خود از یک سرور ساده به یک میزبان مجازی‌سازی با چند کارت شبکه و کنترلر ذخیره‌سازی تبدیل شود.

در چنین شرایطی، افزایش ظرفیت PCIe می‌تواند عمر مفید زیرساخت را بیشتر کند. به‌جای جایگزینی کامل سرور، می‌توان با استفاده از قابلیت‌های توسعه آن، تجهیزات جدید را به سیستم اضافه کرد.

برای آشنایی با سایر قطعات سرور HP نیز بهتر است هنگام انتخاب قطعه، علاوه بر مدل ظاهری، نسل سرور و Spare Part Number را بررسی کنید؛ زیرا قطعات مشابه از نظر ظاهری لزوماً قابلیت جایگزینی مستقیم ندارند.

آیا رایزر دوم HP Secondary Riser For DL380p G8 برای ریزر مناسب است؟

اگر منظورتان از «ریزر» همان رایزر PCIe است، این محصول اساساً برای افزایش مسیرهای توسعه PCIe طراحی شده است. اما باید توجه داشت که رایزر خود یک کارت توسعه نیست؛ بلکه رابطی است که اسلات‌های PCIe مادربرد را در موقعیتی مناسب برای نصب کارت‌های توسعه قرار می‌دهد.

بنابراین اگر کارت موردنظر شما یک کارت شبکه، HBA، RAID Controller یا GPU است، باید سازگاری خود کارت با DL380p Gen8 را نیز بررسی کنید.

برای مثال، HPE در مستندات خود برای برخی GPUها به رایزر خاص و تجهیزات برق جداگانه اشاره کرده است. بنابراین انتخاب صرفاً بر اساس «x16 بودن اسلات» می‌تواند اشتباه باشد.

نکات مهم هنگام خرید رایزر دوم HP Secondary Riser For DL380p G8

قبل از خرید این قطعه، موارد زیر را بررسی کنید:

مدل سرور: HP ProLiant DL380p Gen8
نوع رایزر: Secondary / Optional
پارت‌نامبر برد: 662525-001
تعداد اسلات: 2
پهنای اسلات‌ها: x16
نسل PCIe: Gen3
وجود پردازنده دوم
سازگاری کارت PCIe با سرور
نیاز احتمالی به کابل برق
نوع و ابعاد کارت توسعه
سلامت فیزیکی برد و کانکتورها

HPE در راهنمای قطعات DL380p Gen8، برد رایزر استاندارد را با شماره 662524-001 و برد رایزر اختیاری دو‌اسلاته را با شماره 662525-001 مشخص کرده است.

همچنین خود HPE برای تعویض برد رایزر دستورالعمل مشخصی دارد و در فرآیند سرویس، ابتدا جدا کردن کابل‌های برق AC، باز کردن PCI Riser Cage و سپس جدا کردن برد از پایه‌های راهنما را توصیه می‌کند.

قیمت رایزر دوم HP Secondary Riser For DL380p G8

قیمت این قطعه به عواملی مانند وضعیت کالا، استوک یا نو بودن، سلامت برد، موجودی بازار و کامل یا ناقص بودن کیت بستگی دارد. در مورد قطعات قدیمی سروری مانند DL380p Gen8، تفاوت قیمت میان یک برد یدکی و یک Option Kit کامل نیز می‌تواند قابل توجه باشد.

بنابراین هنگام مقایسه قیمت، فقط عدد نهایی را بررسی نکنید. مهم است مشخص شود محصول دقیقاً شامل خود برد رایزر است یا یک کیت کامل با متعلقات نصب.

همچنین پارت‌نامبر 662525-001 را با محصولی که دریافت می‌کنید تطبیق دهید. HPE این شماره را به‌عنوان برد رایزر PCIe اختیاری دو‌اسلاته معرفی کرده است.

جمع‌بندی رایزر دوم HP Secondary Riser For DL380p G8

رایزر دوم HP Secondary Riser For DL380p G8 یک برد توسعه PCIe برای سرور HP ProLiant DL380p Gen8 است که در نسخه دو‌اسلاته، دو مسیر PCIe x16 در اختیار سیستم قرار می‌دهد. پارت‌نامبر Spare این برد 662525-001 است و HPE آن را به‌عنوان رایزر اختیاری دو‌اسلاته معرفی می‌کند.

مهم‌ترین کاربرد این قطعه، افزایش ظرفیت توسعه سرور و فراهم کردن امکان نصب کارت‌های PCIe بیشتر است. کارت شبکه، کنترلرهای ذخیره‌سازی و برخی شتاب‌دهنده‌های سازگار می‌توانند از این ظرفیت استفاده کنند.

مهم‌ترین نکته پیش از خرید نیز نیاز به پردازنده دوم است. رایزر ثانویه DL380p Gen8 به CPU دوم متصل است و HPE صراحتاً نصب پردازنده دوم را برای استفاده از این جایگاه اعلام کرده است.

بنابراین اگر سرور شما DL380p Gen8 است، قصد افزایش تعداد کارت‌های PCIe را دارید و پردازنده دوم نیز روی سیستم نصب شده است، این رایزر می‌تواند یکی از قطعات مناسب برای ارتقای ظرفیت I/O باشد.

برای بررسی مشخصات رسمی، بهترین مرجع مستندات HPE ProLiant DL380p Gen8 است؛ جدول رسمی HPE نوع رایزر، تعداد اسلات، نسل PCIe، پهنای باند و ارتباط رایزر ثانویه با پردازنده دوم را مشخص می‌کند.

سوالات متداول رایزر دوم HP Secondary Riser For DL380p G8

رایزر دوم HP Secondary Riser For DL380p G8 چیست؟

رایزر دوم HP Secondary Riser For DL380p G8 یک برد توسعه PCIe است که برای سرور HP ProLiant DL380p Gen8 طراحی شده و امکان استفاده از اسلات‌های توسعه اضافی را فراهم می‌کند. مدل دو‌اسلاته این رایزر با پارت‌نامبر 662525-001 شناخته می‌شود و در مستندات HPE به‌عنوان برد رایزر PCIe اختیاری معرفی شده است. این برد در جایگاه رایزر ثانویه سرور قرار می‌گیرد و از مسیرهای PCIe مرتبط با پردازنده دوم استفاده می‌کند.

پارت‌نامبر رایزر دوم HP Secondary Riser For DL380p G8 چیست؟

پارت‌نامبر Spare این برد 662525-001 است و برای شناسایی قطعه هنگام خرید یا تعویض اهمیت زیادی دارد. HPE این شماره را برای برد رایزر PCIe اختیاری دو‌اسلاته DL380p Gen8 ثبت کرده است. در مقابل، شماره 653208-B21 مربوط به Option Kit رایزر دو‌اسلاته است و نباید این دو شناسه بدون توجه به نوع قطعه یا کیت با یکدیگر اشتباه گرفته شوند.

رایزر دوم HP Secondary Riser For DL380p G8 چند اسلات دارد؟

نسخه مورد بحث دارای دو اسلات PCIe x16 است و برای توسعه ظرفیت I/O سرور مورد استفاده قرار می‌گیرد. این اسلات‌ها از PCIe Gen3 پشتیبانی می‌کنند و امکان نصب کارت‌های توسعه سازگار را فراهم می‌کنند. البته تعداد Lane اسمی اسلات به‌تنهایی برای انتخاب کارت کافی نیست و باید سازگاری کارت، توان مصرفی، ابعاد و محدودیت‌های DL380p Gen8 نیز بررسی شود.

آیا رایزر دوم HP Secondary Riser For DL380p G8 به پردازنده دوم نیاز دارد؟

بله. این یکی از مهم‌ترین نکات فنی این قطعه است. رایزر ثانویه DL380p Gen8 به مسیرهای PCIe مربوط به Processor 2 متصل می‌شود و HPE برای استفاده از رایزر اختیاری، نصب پردازنده دوم را الزامی کرده است. بنابراین اگر سرور فقط یک CPU داشته باشد، نصب فیزیکی رایزر به‌تنهایی باعث فعال شدن مسیرهای توسعه رایزر دوم نمی‌شود و ابتدا باید پیکربندی پردازنده نیز بررسی شود.

رایزر دوم HP Secondary Riser For DL380p G8 با چه سروری سازگار است؟

این قطعه برای HP ProLiant DL380p Gen8 طراحی شده است و نباید سازگاری آن را به تمام سرورهای HP تعمیم داد. رایزرهای PCIe در نسل‌های مختلف ProLiant از نظر طراحی برد، کانکتور، محل نصب و مسیرهای PCIe تفاوت دارند. بنابراین قبل از خرید، مدل دقیق سرور و پارت‌نامبر رایزر باید با مستندات HPE تطبیق داده شود تا قطعه اشتباه خریداری نشود.

آیا رایزر دوم HP Secondary Riser For DL380p G8 برای کارت شبکه مناسب است؟

بله، در صورت سازگاری کارت شبکه با DL380p Gen8 و اسلات PCIe مورد استفاده، می‌توان از رایزر ثانویه برای نصب کارت شبکه استفاده کرد. این قابلیت در سرورهایی که به پورت‌های شبکه بیشتری برای تفکیک ترافیک، اتصال به Storage یا توسعه شبکه نیاز دارند اهمیت دارد. با این حال، باید مدل کارت شبکه، پهنای PCIe، توان مصرفی و محدودیت‌های سیستم پیش از نصب بررسی شود.

آیا رایزر دوم HP Secondary Riser For DL380p G8 برای کارت RAID یا HBA مناسب است؟

بله، رایزر ثانویه می‌تواند برای نصب کارت‌های RAID Controller و HBA سازگار مورد استفاده قرار گیرد. این کارت‌ها برای اتصال سرور به تجهیزات ذخیره‌سازی داخلی یا خارجی کاربرد دارند و در برخی پیکربندی‌ها به اسلات PCIe با پهنای باند مناسب نیاز دارند. با این حال، سازگاری خود کنترلر با DL380p Gen8 و سیستم‌عامل نیز باید جداگانه بررسی شود؛ وجود اسلات PCIe به‌تنهایی تضمین‌کننده سازگاری کامل نیست.

آیا می‌توان با رایزر دوم HP Secondary Riser For DL380p G8 کارت گرافیک نصب کرد؟

امکان استفاده از برخی GPUهای سازگار وجود دارد، اما نمی‌توان هر کارت گرافیکی را صرفاً به دلیل داشتن رابط PCIe x16 روی این رایزر نصب کرد. HPE برای GPUهای مورد تأیید DL380p Gen8 محدودیت‌هایی در زمینه نوع رایزر، پردازنده دوم، منبع تغذیه، کابل برق، تعداد کارت و ابعاد کارت تعیین کرده است. بنابراین اگر هدف نصب GPU است، باید مدل دقیق کارت گرافیک با QuickSpecs سرور تطبیق داده شود.

تفاوت رایزر اصلی و رایزر دوم HP Secondary Riser For DL380p G8 چیست؟

رایزر اصلی به مسیرهای PCIe پردازنده اول متصل است، در حالی که رایزر ثانویه از مسیرهای مرتبط با پردازنده دوم استفاده می‌کند. رایزر اصلی در پیکربندی استاندارد ظرفیت بیشتری از نظر تعداد اسلات دارد، اما رایزر دوم دو اسلات PCIe x16 اضافی در اختیار قرار می‌دهد. بنابراین هدف اصلی رایزر ثانویه، افزایش ظرفیت توسعه و استفاده از مسیرهای I/O پردازنده دوم است.

آیا نصب رایزر دوم HP Secondary Riser For DL380p G8 باعث افزایش سرعت سرور می‌شود؟

خود رایزر باعث افزایش مستقیم سرعت پردازنده یا حافظه سرور نمی‌شود. وظیفه اصلی آن فراهم کردن مسیرهای PCIe اضافی برای کارت‌های توسعه است. در صورتی که یک کارت شبکه، کنترلر ذخیره‌سازی یا شتاب‌دهنده به دلیل کمبود اسلات قابل نصب نباشد، استفاده از رایزر دوم می‌تواند قابلیت‌های سیستم را افزایش دهد؛ اما میزان بهبود عملکرد به نوع کارت و Workload بستگی دارد.

هنگام خرید رایزر دوم HP Secondary Riser For DL380p G8 به چه نکاتی توجه کنیم؟

پیش از خرید باید مدل دقیق سرور، پارت‌نامبر رایزر، تعداد اسلات، نوع PCIe و وجود پردازنده دوم بررسی شود. برای این برد، 662525-001 یکی از مهم‌ترین شناسه‌هاست و در صورت خرید کیت کامل، باید تفاوت آن با Option Kit 653208-B21 نیز در نظر گرفته شود. در محصولات استوک، سلامت کانکتورها، پایه‌ها، برد و محل اتصال به Riser Cage نیز اهمیت دارد.
