خرید کارت توسعه HPE 12G SAS Expander Card

کارت توسعه HPE 12G SAS Expander Card یکی از تجهیزات کاربردی برای افزایش تعداد درایوهای قابل اتصال در سرورهای HPE ProLiant نسل 9 و 10 است. این کارت با گسترش مسیرهای SAS، امکان اتصال تعداد بیشتری از هاردهای SFF را در سیستم‌های سازگار فراهم می‌کند و برای سرورهایی که نیاز به توسعه فضای ذخیره‌سازی داخلی دارند، گزینه‌ای مناسب محسوب می‌شود.

کارت توسعه HPE 12G SAS Expander Card از فناوری 12Gb/s SAS و 6Gb/s SATA پشتیبانی می‌کند و دارای 9 کانکتور داخلی Mini-SAS چهار لین است. دو پورت برای اتصال به کنترلرهای Smart Array یا Smart HBA و هفت پورت برای اتصال به Backplaneهای درایو در نظر گرفته شده است. مجموع این ساختار 28 لینک فیزیکی را در اختیار سیستم قرار می‌دهد.

در پیکربندی مناسب، این Expander می‌تواند امکان اتصال حداکثر 28 درایو داخلی را فراهم کند؛ البته تعداد واقعی درایوهای قابل استفاده به مدل سرور، نوع Backplane، Cage، کابل‌های SAS و ساختار ذخیره‌سازی همان سرور وابسته است. به همین دلیل، پیش از خرید کارت توسعه HPE 12G SAS Expander Card باید سازگاری دقیق سرور و تجهیزات جانبی بررسی شود.

معرفی کارت توسعه HPE 12G SAS Expander Card

کارت توسعه HPE 12G SAS Expander Card در اصل یک SAS Expander است و وظیفه آن افزایش تعداد مسیرهای ارتباطی میان کنترلر ذخیره‌سازی و Backplaneهای سرور است. این قطعه را نباید با RAID Controller اشتباه گرفت؛ Expander به‌تنهایی جایگزین کنترلر RAID یا HBA نمی‌شود و برای مدیریت و ارائه قابلیت‌های ذخیره‌سازی به یک کنترلر سازگار نیاز دارد.

ساختار این کارت شامل 9 پورت داخلی Mini-SAS x4 است. بر اساس مشخصات HPE، دو پورت برای اتصال به Smart Array Controller یا Smart HBA و حداکثر هفت پورت برای اتصال به Backplaneهای درایو مورد استفاده قرار می‌گیرند. این معماری باعث می‌شود مسیرهای SAS موجود در سرور برای اتصال تعداد بیشتری درایو توسعه پیدا کنند.

رابط PCI Express این کارت از PCIe 3.0 x8 پشتیبانی می‌کند و فناوری ذخیره‌سازی آن شامل 12Gb/s SAS و 6Gb/s SATA است. همچنین امکان استفاده ترکیبی از درایوهای SAS و SATA در یک ساختار کنترلری سازگار وجود دارد. بنابراین کارت توسعه HPE 12G SAS Expander Card بیشتر برای زیرساخت‌هایی طراحی شده است که توسعه ظرفیت داخلی ذخیره‌سازی در آنها اهمیت دارد.

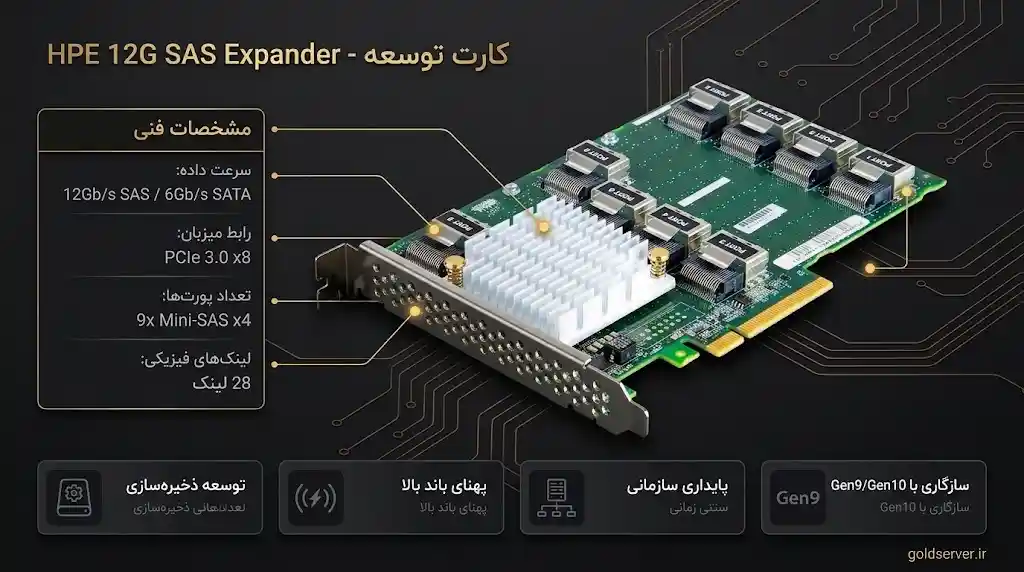

مشخصات فنی کارت توسعه HPE 12G SAS Expander Card

مشخصه	جزئیات
نام محصول	HPE 12G SAS Expander Card
نوع تجهیز	SAS Expander
رابط ذخیره‌سازی	12Gb/s SAS و 6Gb/s SATA
رابط PCIe	PCI Express 3.0 x8
تعداد کانکتورهای داخلی	9 عدد Mini-SAS x4
پورت‌های اتصال به کنترلر	2 عدد Mini-SAS x4
پورت‌های اتصال به Backplane	7 عدد Mini-SAS x4
تعداد لینک‌های فیزیکی	28 Physical Link
حداکثر درایو	تا 28 درایو داخلی، وابسته به مدل و پیکربندی سرور
نوع درایو	SAS / SATA
فرم‌فاکتور درایو موردنظر	SFF در پیکربندی‌های سازگار
کنترلر موردنیاز	Smart Array Controller یا Smart HBA سازگار
Part Number	870549-B21 / 804228-B21 / P23388-B21
کاربری اصلی	افزایش تعداد درایوها و توسعه ظرفیت ذخیره‌سازی داخلی

طبق اطلاعات فنی HPE، این خانواده Expander دارای 28 لینک فیزیکی روی 9 پورت داخلی x4 است. سرعت رابط SAS برابر 12Gb/s و سرعت SATA برابر 6Gb/s اعلام شده است. این مشخصات نشان می‌دهد کارت برای زیرساخت‌های ذخیره‌سازی داخلی با تعداد بالای درایو طراحی شده است.

نکته مهم در مورد عبارت «تا 28 درایو» این است که ظرفیت نهایی اتصال به‌صورت مستقل از سرور تعیین نمی‌شود. تعداد Cage، Backplane، نوع شاسی و کابل‌های موجود و همچنین محدودیت‌های مدل سرور تعیین می‌کنند چه تعداد درایو واقعاً قابل نصب و استفاده خواهد بود.

بنابراین هنگام انتخاب کارت توسعه HPE 12G SAS Expander Card نباید صرفاً تعداد پورت‌ها را معیار قرار داد. باید ساختار کامل Storage سرور، کنترلر، Backplane و کابل‌های SAS بررسی شود تا پیکربندی نهایی بدون محدودیت سخت‌افزاری اجرا شود.

مزایای کارت توسعه HPE 12G SAS Expander Card

افزایش ظرفیت ذخیره‌سازی با کارت توسعه HPE 12G SAS Expander Card

مهم‌ترین مزیت کارت توسعه HPE 12G SAS Expander Card افزایش تعداد درایوهای قابل اتصال به یک زیرساخت ذخیره‌سازی سازگار است. در سرورهایی که تعداد Bayهای موجود پاسخگوی نیاز سازمان نیست، استفاده از Expander می‌تواند امکان توسعه Backplane و اتصال درایوهای بیشتر را فراهم کند.

این قابلیت برای محیط‌هایی که به فضای ذخیره‌سازی داخلی بیشتری نیاز دارند اهمیت زیادی دارد. به جای جایگزینی کامل سرور، در صورت وجود پشتیبانی سخت‌افزاری مناسب می‌توان ساختار ذخیره‌سازی را توسعه داد و از ظرفیت بیشتری استفاده کرد.

البته ظرفیت نهایی به ساختار سرور وابسته است و عدد 28 درایو باید به‌عنوان حداکثر تعداد لینک‌ها و اتصال‌های قابل پشتیبانی در معماری سازگار در نظر گرفته شود، نه یک تضمین مستقل برای تمام مدل‌های سرور.

پشتیبانی از SAS و SATA در کارت توسعه HPE 12G SAS Expander Card

کارت توسعه HPE 12G SAS Expander Card از درایوهای SAS با سرعت حداکثر 12Gb/s و درایوهای SATA با سرعت حداکثر 6Gb/s پشتیبانی می‌کند. این ویژگی باعث می‌شود انعطاف بیشتری برای انتخاب رسانه ذخیره‌سازی متناسب با بودجه و نیاز کاری وجود داشته باشد.

در محیط‌هایی که از ترکیب درایوهای SAS و SATA استفاده می‌شود، امکان استفاده از این دو نوع فناوری در یک ساختار سازگار وجود دارد. با این حال، نوع RAID و نحوه گروه‌بندی درایوها باید بر اساس قابلیت‌های کنترلر Smart Array یا HBA انتخاب شود.

بنابراین Expander نقش لایه توسعه ارتباطی را ایفا می‌کند و قابلیت‌های مدیریتی و RAID همچنان به کنترلر ذخیره‌سازی متصل به آن وابسته هستند.

تعداد بالای پورت‌ها در کارت توسعه HPE 12G SAS Expander Card

وجود 9 کانکتور داخلی Mini-SAS x4 یکی از ویژگی‌های مهم کارت توسعه HPE 12G SAS Expander Card است. دو پورت به کنترلر متصل شده و هفت پورت دیگر برای اتصال به Backplaneهای درایو در نظر گرفته شده‌اند.

هر کانکتور x4 چهار مسیر فیزیکی SAS را در اختیار ساختار ذخیره‌سازی قرار می‌دهد. این طراحی به Expander اجازه می‌دهد تعداد زیادی مسیر اتصال را در یک کارت PCIe در اختیار سیستم قرار دهد.

چنین معماری برای سرورهایی که چندین Cage یا Backplane داخلی دارند، بسیار کاربردی است و می‌تواند پیچیدگی توسعه Storage را نسبت به استفاده از چندین مسیر مستقل کاهش دهد.

پشتیبانی از 28 لینک فیزیکی با کارت توسعه HPE 12G SAS Expander Card

کارت توسعه HPE 12G SAS Expander Card دارای مجموعاً 28 Physical Link است. این تعداد لینک حاصل ترکیب 9 پورت داخلی چهار لین است و ظرفیت ارتباطی قابل توجهی برای زیرساخت ذخیره‌سازی ایجاد می‌کند.

تعداد بالای لینک‌ها باعث می‌شود کارت بتواند در سناریوهای توسعه Storage با تعداد بالای درایو مورد استفاده قرار گیرد. این ویژگی به‌خصوص در سرورهای Rack و برخی سرورهای دارای چند Cage اهمیت دارد.

البته استفاده واقعی از همه لینک‌ها به Backplane و کابل‌کشی سرور وابسته است؛ بنابراین هنگام ارتقای سیستم باید دیاگرام کابل‌کشی همان مدل سرور بررسی شود.

سازگاری کارت توسعه HPE 12G SAS Expander Card

کارت توسعه HPE 12G SAS Expander Card برای استفاده در نسل‌های مشخصی از سرورهای HPE ProLiant طراحی شده است. از جمله سرورهای سازگار اعلام‌شده می‌توان به خانواده DL380، DL560 و ML350 اشاره کرد. برخی مدل‌های Gen9 و Gen10 نیز در فهرست سازگاری این قطعه قرار دارند.

بر اساس اطلاعات ارائه‌شده برای این محصول، مدل‌های زیر در فهرست سرورهای سازگار قرار می‌گیرند:

• HPE ProLiant DL380 Gen9
• HPE ProLiant DL380 Gen10
• HPE ProLiant DL560 Gen9
• HPE ProLiant DL560 Gen10
• HPE ProLiant DL580 Gen10
• HPE ProLiant ML110 Gen9
• HPE ProLiant ML110 Gen10
• HPE ProLiant ML350 Gen9
• HPE ProLiant ML350 Gen10

با این حال، سازگاری کارت تنها به مدل کلی سرور محدود نمی‌شود. نوع شاسی، Backplane، Cage، کنترلر Smart Array یا HBA و کابل‌های SAS نیز باید با Expander هماهنگ باشند. برای نمونه، HPE در مستندات خود برای مدل‌های مختلف، کیت‌ها و کابل‌های اختصاصی متفاوتی را معرفی کرده است.

کاربردهای کارت توسعه HPE 12G SAS Expander Card

کارت توسعه HPE 12G SAS Expander Card بیشتر در سرورهایی استفاده می‌شود که تعداد Bayهای موجود برای نیاز ذخیره‌سازی سازمان کافی نیست. با اضافه‌کردن Expander و تجهیزات جانبی سازگار، امکان گسترش مسیرهای اتصال Storage و استفاده از Cageهای بیشتر فراهم می‌شود.

این کارت در محیط‌هایی مانند مجازی‌سازی، فایل‌سرور، ذخیره‌سازی سازمانی، دیتابیس و سرورهای دارای حجم بالای داده کاربرد دارد. البته میزان کارایی نهایی به کنترلر، نوع درایوها، RAID، تعداد درایوها و بار کاری بستگی دارد.

یکی دیگر از کاربردهای آن، ارتقای تدریجی زیرساخت است. در شرایطی که ظرفیت ذخیره‌سازی فعلی سرور کافی نیست اما پردازنده، حافظه و سایر اجزای سرور هنوز پاسخگوی نیاز هستند، توسعه Storage می‌تواند راهکار اقتصادی‌تری نسبت به تعویض کامل سرور باشد.

برای مشاهده تجهیزات و قطعات مرتبط می‌توانید از دسته‌بندی تجهیزات سرور در سایت استفاده کنید.

مقایسه کارت توسعه HPE 12G SAS Expander Card با مدل‌های مشابه

کارت توسعه HPE 12G SAS Expander Card از نظر ماهیت با RAID Controller تفاوت دارد. کنترلرهایی مانند Smart Array وظیفه مدیریت دیسک، ایجاد RAID و ارائه Logical Drive را بر عهده دارند، در حالی که Expander تعداد مسیرهای اتصال فیزیکی به Storage را افزایش می‌دهد.

بنابراین در زمان مقایسه این کارت با یک RAID Controller نباید صرفاً سرعت SAS یا تعداد پورت‌ها را ملاک قرار داد. Expander زمانی معنا پیدا می‌کند که کنترلر و Backplane سرور ظرفیت توسعه داشته باشند و تعداد درایوهای موردنیاز از تعداد اتصالات مستقیم کنترلر بیشتر باشد.

ویژگی	کارت توسعه HPE 12G SAS Expander Card	Smart Array Controller	Smart HBA
نوع تجهیز	SAS Expander	RAID Controller	Host Bus Adapter
وظیفه اصلی	گسترش مسیرهای اتصال Storage	مدیریت RAID و درایوها	اتصال مستقیم سیستم به Storage
سرعت SAS	تا 12Gb/s	بسته به مدل	بسته به مدل
پشتیبانی SATA	تا 6Gb/s	بسته به مدل	بسته به مدل
تعداد پورت داخلی	9 عدد Mini-SAS x4	بسته به مدل	بسته به مدل
RAID	خود کارت Expander انجام نمی‌دهد	بسته به مدل، پشتیبانی می‌شود	معمولاً نقش HBA دارد
کاربرد	افزایش تعداد درایوهای قابل اتصال	مدیریت و حفاظت داده	اتصال Storage به سیستم

در نتیجه، اگر هدف اصلی افزایش تعداد درایوهای داخلی یک سرور سازگار باشد، کارت توسعه HPE 12G SAS Expander Card گزینه تخصصی‌تری نسبت به خرید یک کنترلر جدید است. اگر هدف ایجاد RAID یا مدیریت Logical Drive باشد، باید کنترلر مناسب نیز در معماری سیستم وجود داشته باشد.

نکات مهم قبل از خرید کارت توسعه HPE 12G SAS Expander Card

1. بررسی مدل دقیق سرور:
   قبل از خرید کارت توسعه HPE 12G SAS Expander Card، مدل دقیق سرور و نسل آن را بررسی کنید. سازگاری در سطح خانواده سرور کافی نیست و ممکن است بین شاسی‌ها یا کانفیگ‌های مختلف تفاوت وجود داشته باشد.
2. بررسی Backplane:
   تعداد و نوع Backplane نقش مهمی در تعداد درایوهای قابل اتصال دارد. Expander به‌تنهایی تعداد Bayهای فیزیکی سرور را ایجاد نمی‌کند و برای استفاده از درایوهای بیشتر به Cage و Backplane مناسب نیاز است.
3. بررسی کنترلر Storage:
   این کارت جایگزین Smart Array Controller یا Smart HBA نیست. باید مشخص شود کنترلر موجود در سرور با Expander سازگاری دارد و برای تعداد درایوهای موردنظر مناسب است.
4. بررسی کابل‌های SAS:
   کابل‌کشی صحیح برای عملکرد Expander ضروری است. نوع کابل، طول کابل و کانکتور موردنیاز به مدل سرور و Backplane وابسته است و باید مطابق مستندات HPE انتخاب شود.
5. توجه به تعداد واقعی درایوها:
   عبارت تا 28 درایو به معنی آن نیست که تمام سرورها بدون تجهیزات جانبی می‌توانند 28 هارد را در خود جای دهند. تعداد واقعی درایو به شاسی و Cageهای نصب‌شده وابسته است.
6. بررسی فرم‌فاکتور SFF:
   اگر قصد استفاده از هاردهای SFF دارید، باید وجود Cage و Backplane مناسب SFF در سرور بررسی شود. Expander به‌تنهایی امکان نصب فیزیکی درایو را فراهم نمی‌کند.
7. توجه به نسل سرور:
   این قطعه برای پلتفرم‌های مشخص نسل 9 و 10 HPE کاربرد دارد. برای سرورهای نسل دیگر، سازگاری را نباید صرفاً بر اساس شباهت کانکتورها فرض کرد.
8. بررسی Part Number:
   قبل از سفارش، پارت نامبر کارت را با قطعه موردنیاز سرور تطبیق دهید. شماره‌های 870549-B21، 804228-B21 و P23388-B21 برای این خانواده محصول مورد استفاده قرار می‌گیرند.
9. بررسی فضای نصب:
   محل نصب کارت و Slot موردنیاز باید در شاسی سرور بررسی شود. وجود یک Slot فیزیکی به‌تنهایی تضمین‌کننده سازگاری کامل نیست.
10. بررسی نیاز به تجهیزات جانبی:
    ممکن است بسته به مدل سرور، به کابل، Backplane، Cage یا سایر کیت‌های اختصاصی HPE نیاز داشته باشید. بنابراین پیش از خرید فقط قیمت خود کارت را ملاک قرار ندهید.
11. بررسی نیاز به RAID:
    اگر هدف شما ساخت RAID است، باید کنترلر Smart Array مناسب نیز در سیستم وجود داشته باشد. Expander صرفاً مسیرهای اتصال Storage را توسعه می‌دهد.
12. بررسی نوع درایو:
    اگر از SAS یا SATA استفاده می‌کنید، نوع درایو، سرعت و سازگاری آن با کنترلر و Backplane باید پیش از خرید بررسی شود.

در صورت نیاز به مشاهده سرورهای سازگار و تجهیزات مرتبط، می‌توانید بخش خرید سرور HP را نیز بررسی کنید.

قیمت کارت توسعه HPE 12G SAS Expander Card

قیمت کارت توسعه HPE 12G SAS Expander Card به عواملی مانند پارت نامبر، وضعیت قطعه، اصالت کالا، وجود یا عدم وجود کابل‌ها و متعلقات و شرایط بازار تجهیزات سرور بستگی دارد. به همین دلیل قیمت این قطعه ممکن است در بازه‌های مختلف تغییر کند.

هنگام مقایسه قیمت، حتماً بررسی کنید که کارت با پارت نامبر مناسب و متعلقات موردنیاز برای سرور شما ارائه می‌شود. در برخی پیکربندی‌ها کابل‌ها و تجهیزات جانبی به‌صورت جداگانه تهیه می‌شوند و همین موضوع می‌تواند هزینه نهایی ارتقا را تغییر دهد.

جمع‌بندی کارت توسعه HPE 12G SAS Expander Card

کارت توسعه HPE 12G SAS Expander Card راهکاری تخصصی برای افزایش مسیرهای اتصال Storage در سرورهای سازگار HPE است. این کارت با 9 پورت Mini-SAS x4، مجموع 28 لینک فیزیکی و پشتیبانی از SAS 12Gb/s و SATA 6Gb/s، امکان توسعه زیرساخت ذخیره‌سازی داخلی را در پیکربندی‌های مناسب فراهم می‌کند.

نکته مهم این است که Expander را نباید به‌عنوان یک RAID Controller مستقل در نظر گرفت. برای مدیریت RAID و Logical Drive، استفاده از کنترلر Smart Array مناسب یا ساختار HBA موردنیاز است. همچنین تعداد واقعی هاردهای قابل استفاده به مدل سرور، Backplane، Cage، کابل‌کشی و کنترلر بستگی دارد.

اگر سرور شما از مدل‌های سازگار نسل 9 یا 10 HPE است و قصد دارید تعداد درایوهای داخلی را افزایش دهید، کارت توسعه HPE 12G SAS Expander Card می‌تواند گزینه‌ای مناسب برای توسعه Storage باشد. پیش از خرید نیز تطبیق Part Number، Backplane، کابل‌ها و کنترلر با مدل دقیق سرور ضروری است.

سوالات متداول کارت توسعه HPE 12G SAS Expander Card

کارت توسعه HPE 12G SAS Expander Card چیست؟

کارت توسعه HPE 12G SAS Expander Card یک قطعه سخت‌افزاری برای توسعه مسیرهای اتصال SAS و افزایش تعداد درایوهای قابل اتصال در سرورهای سازگار HPE است. این کارت به‌جای اینکه خودش وظیفه اصلی RAID را انجام دهد، بین کنترلر ذخیره‌سازی و Backplaneهای سرور قرار می‌گیرد و تعداد مسیرهای ارتباطی Storage را افزایش می‌دهد. کارت دارای 9 پورت داخلی Mini-SAS x4 است که دو پورت برای اتصال به Smart Array Controller یا Smart HBA و هفت پورت برای اتصال به Backplaneهای درایو در نظر گرفته شده‌اند.

HPE برای این محصول 28 لینک فیزیکی را اعلام کرده است. همچنین فناوری 12Gb/s SAS و 6Gb/s SATA توسط این Expander پشتیبانی می‌شود. بنابراین کارت توسعه HPE 12G SAS Expander Card بیشتر برای سرورهایی مناسب است که به توسعه تعداد درایوهای داخلی و Backplaneهای بیشتر نیاز دارند.

کارت توسعه HPE 12G SAS Expander Card چند هارد را پشتیبانی می‌کند؟

کارت توسعه HPE 12G SAS Expander Card در معماری مناسب می‌تواند تا 28 درایو داخلی را از طریق هفت پورت خروجی Mini-SAS x4 در اختیار زیرساخت Storage قرار دهد. با این حال، عدد 28 را نباید برای همه سرورها به‌صورت مطلق در نظر گرفت. تعداد واقعی هاردهای قابل نصب به مدل شاسی، تعداد Cageها، نوع Backplane و کابل‌های SAS بستگی دارد.

برای مثال ممکن است یک سرور از نظر تئوری با Expander ظرفیت اتصال بالایی داشته باشد، اما شاسی آن تعداد محدودی Bay فیزیکی داشته باشد. در چنین شرایطی ابتدا باید Cage و Backplane مناسب نصب شود. بنابراین هنگام خرید کارت توسعه HPE 12G SAS Expander Card باید هم ظرفیت ارتباطی کارت و هم ظرفیت فیزیکی و معماری Storage سرور بررسی شود تا تعداد واقعی درایو قابل استفاده مشخص شود.

کارت توسعه HPE 12G SAS Expander Card چه نوع هاردهایی را پشتیبانی می‌کند؟

کارت توسعه HPE 12G SAS Expander Card برای زیرساخت‌های SAS و SATA طراحی شده و از SAS با سرعت 12Gb/s و SATA با سرعت 6Gb/s پشتیبانی می‌کند. در یک سیستم سازگار، امکان استفاده از درایوهای SAS و SATA در مسیرهای Storage وجود دارد، اما نحوه ترکیب و گروه‌بندی درایوها باید با کنترلر و سیاست RAID سیستم هماهنگ باشد. همچنین اگر هدف استفاده از هاردهای SFF باشد، باید Backplane و Cage مناسب SFF در سرور وجود داشته باشد. خود Expander وظیفه نصب فیزیکی هارد را بر عهده ندارد.

بنابراین قبل از خرید کارت توسعه HPE 12G SAS Expander Card باید نوع هارد، فرم‌فاکتور، Backplane و کنترلر سرور بررسی شوند. این بررسی از بروز مشکل در شناسایی درایوها و محدودیت‌های پیکربندی جلوگیری می‌کند.

آیا کارت توسعه HPE 12G SAS Expander Card کنترلر RAID است؟

خیر. کارت توسعه HPE 12G SAS Expander Card یک SAS Expander است و نباید آن را با RAID Controller اشتباه گرفت. وظیفه اصلی Expander افزایش تعداد مسیرهای ارتباطی بین کنترلر و درایوها یا Backplaneها است. در مقابل، یک Smart Array Controller می‌تواند وظایفی مانند مدیریت RAID، ایجاد Logical Drive و مدیریت آرایه‌های ذخیره‌سازی را انجام دهد. بنابراین اگر یک سرور به کارت توسعه HPE 12G SAS Expander Card مجهز شود، وجود یک کنترلر ذخیره‌سازی سازگار همچنان اهمیت دارد. Expander در واقع ظرفیت اتصال را توسعه می‌دهد و کنترلر مدیریت Storage را انجام می‌دهد. این تفاوت هنگام انتخاب قطعه بسیار مهم است؛ زیرا خرید Expander به‌تنهایی جایگزین خرید کنترلر RAID نمی‌شود و باید معماری کامل ذخیره‌سازی سرور بررسی شود.

کارت توسعه HPE 12G SAS Expander Card چه تعداد پورت دارد؟

کارت توسعه HPE 12G SAS Expander Card دارای 9 کانکتور داخلی Mini-SAS چهار لین است. از این تعداد، دو پورت برای اتصال به Smart Array Controller یا Smart HBA استفاده می‌شوند و هفت پورت برای اتصال به Backplaneهای درایو در نظر گرفته شده‌اند. هر کانکتور x4 شامل چهار مسیر فیزیکی است و مجموع ساختار کارت به 28 Physical Link می‌رسد. این طراحی امکان توسعه مسیرهای SAS را در سرورهای دارای چند Backplane یا Cage فراهم می‌کند. البته نحوه استفاده از این پورت‌ها به مدل سرور و طراحی داخلی آن وابسته است. بنابراین هنگام نصب کارت توسعه HPE 12G SAS Expander Card باید نقشه کابل‌کشی مخصوص سرور و نوع Backplane بررسی شود تا هر پورت به مسیر صحیح متصل شود.

آیا کارت توسعه HPE 12G SAS Expander Card روی PCIe نصب می‌شود؟

بله، کارت توسعه HPE 12G SAS Expander Card از رابط PCI Express 3.0 x8 استفاده می‌کند و در ساختار سرور سازگار روی Slot مربوطه نصب می‌شود. با این حال باید توجه داشت که وظیفه اصلی این کارت انتقال داده Storage از طریق مسیرهای SAS است و نباید PCIe x8 را با تعداد مسیرهای SAS کارت یکسان در نظر گرفت. ساختار داخلی کارت دارای 9 پورت Mini-SAS x4 و 28 لینک فیزیکی است. هنگام نصب کارت توسعه HPE 12G SAS Expander Card باید Slot مناسب، فضای فیزیکی شاسی، Riser موردنیاز و سایر محدودیت‌های مدل سرور بررسی شود. همچنین در برخی مدل‌ها ممکن است محل نصب کارت و تجهیزات جانبی موردنیاز با مدل دیگری از همان خانواده سرور متفاوت باشد.

کارت توسعه HPE 12G SAS Expander Card با کدام سرورها سازگار است؟

کارت توسعه HPE 12G SAS Expander Card برای مجموعه‌ای از سرورهای HPE ProLiant نسل 9 و 10 طراحی شده است. در فهرست ارائه‌شده برای این محصول، سرورهای DL380 Gen9، DL380 Gen10، DL560 Gen9، DL560 Gen10، DL580 Gen10، ML110 Gen9، ML110 Gen10، ML350 Gen9 و ML350 Gen10 قرار دارند. با این حال، سازگاری نهایی فقط بر اساس نام خانواده سرور تعیین نمی‌شود و Configuration سرور نیز اهمیت دارد. نوع Backplane، Cage، کنترلر و کابل‌های SAS می‌تواند روی امکان استفاده از Expander اثر بگذارد. بنابراین پیش از خرید کارت توسعه HPE 12G SAS Expander Card توصیه می‌شود مدل دقیق سرور و Configuration فعلی آن بررسی شود. مستندات HPE نیز برای مدل‌های مختلف، قطعات و کیت‌های اختصاصی متفاوتی را معرفی می‌کنند.

آیا کارت توسعه HPE 12G SAS Expander Card برای هاردهای SFF مناسب است؟

بله، کارت توسعه HPE 12G SAS Expander Card در پیکربندی‌های سازگار برای توسعه Storage با درایوهای SFF کاربرد دارد. هدف اصلی استفاده از این کارت، افزایش تعداد مسیرهای اتصال به Backplaneهای سرور است تا بتوان در صورت وجود Cage و Backplane مناسب، درایوهای بیشتری را به سیستم اضافه کرد. با این حال، خود Expander به معنی ایجاد Bay فیزیکی جدید نیست.

برای استفاده از هاردهای SFF باید Cage و Backplane سازگار با شاسی سرور نیز وجود داشته باشد. به همین دلیل اگر قصد خرید کارت توسعه HPE 12G SAS Expander Card برای افزایش تعداد هاردهای SFF دارید، ابتدا باید تعداد Bayهای فعلی، ظرفیت شاسی و امکان نصب Cage اضافی بررسی شود. این موضوع از خرید قطعه‌ای که از نظر فیزیکی قابل استفاده نیست جلوگیری می‌کند.

تفاوت کارت توسعه HPE 12G SAS Expander Card با HBA چیست؟

کارت توسعه HPE 12G SAS Expander Card و HBA وظایف متفاوتی دارند. HBA یا Host Bus Adapter معمولاً رابطی برای اتصال سیستم به تجهیزات Storage است و داده‌ها را بدون ارائه همان مجموعه قابلیت‌های RAID Controller منتقل می‌کند. در مقابل، Expander برای توسعه تعداد مسیرهای SAS و امکان اتصال تعداد بیشتری درایو یا Backplane به یک کنترلر طراحی شده است. در یک معماری Storage ممکن است هر دو قطعه در کنار یکدیگر استفاده شوند؛ برای مثال HBA یا Smart Array Controller به Expander متصل شود و Expander مسیرهای بیشتری را برای Backplaneها ارائه کند.

بنابراین هنگام انتخاب کارت توسعه HPE 12G SAS Expander Card باید ابتدا مشخص شود هدف شما افزایش تعداد درایوهاست یا ایجاد یک رابط مستقیم Storage؛ این دو نیاز به تجهیزات متفاوتی دارند.

پارت نامبرهای کارت توسعه HPE 12G SAS Expander Card چیست؟

پارت نامبرهای مرتبط با کارت توسعه HPE 12G SAS Expander Card که برای این محصول ارائه شده‌اند شامل 870549-B21، 804228-B21 و P23388-B21 هستند. با توجه به اینکه HPE برای برخی سرورها کیت‌ها و نسخه‌های اختصاصی SAS Expander ارائه کرده است، صرفاً یکسان بودن عنوان محصول برای انتخاب قطعه کافی نیست. برای مثال HPE در مستندات خود 804228-B21 را برای DL560 Gen9 و 870549-B21 را به‌عنوان DL38X Gen10 12Gb SAS Expander معرفی کرده است. بنابراین هنگام سفارش کارت توسعه HPE 12G SAS Expander Card بهتر است Part Number، مدل دقیق سرور، نوع Backplane و متعلقات موردنیاز با یکدیگر تطبیق داده شوند. این کار احتمال خرید نسخه نامناسب یا نیاز به تهیه کابل‌های اضافی پس از خرید را کاهش می‌دهد.

آیا کارت توسعه HPE 12G SAS Expander Card نیاز به کابل جداگانه دارد؟

بسته به مدل سرور و نوع پیکربندی، ممکن است برای استفاده از کارت توسعه HPE 12G SAS Expander Card به کابل‌های SAS مناسب نیاز باشد. خود کارت دارای پورت‌های Mini-SAS داخلی است، اما اتصال این پورت‌ها به کنترلر و Backplane به کابل‌هایی با نوع کانکتور و طول مناسب نیاز دارد. HPE برای برخی مدل‌های سرور کیت‌های کابلی اختصاصی را در کنار Expander معرفی کرده است. بنابراین نباید فرض کرد هر کابل Mini-SAS موجود در بازار برای تمام سرورها مناسب است. پیش از خرید کارت توسعه HPE 12G SAS Expander Card بهتر است Configuration سرور بررسی شود تا کابل‌های موردنیاز مشخص شوند. در صورت نیاز، انتخاب Expander به همراه کیت کابل سازگار می‌تواند نصب و راه‌اندازی را ساده‌تر کند.

آیا کارت توسعه HPE 12G SAS Expander Card ارزش خرید دارد؟

اگر سرور HPE شما از این کارت پشتیبانی کند و هدف اصلی افزایش تعداد درایوهای داخلی و توسعه ظرفیت Storage باشد، کارت توسعه HPE 12G SAS Expander Card می‌تواند راهکار مناسبی باشد. این کارت امکان گسترش مسیرهای SAS را فراهم می‌کند و با 9 پورت داخلی Mini-SAS x4 و 28 لینک فیزیکی برای پیکربندی‌های دارای تعداد بالای درایو طراحی شده است.

ارزش خرید آن به Configuration سرور و هزینه تجهیزات جانبی نیز بستگی دارد. اگر شاسی، Backplane و کنترلر فعلی ظرفیت توسعه داشته باشند، اضافه‌کردن Expander می‌تواند نسبت به تعویض کامل سرور راهکار اقتصادی‌تری باشد. در مقابل، اگر سرور از نظر فیزیکی امکان نصب Cage یا Backplane اضافی نداشته باشد، خرید کارت توسعه HPE 12G SAS Expander Card لزوماً به افزایش ظرفیت واقعی منجر نخواهد شد.

برای مشاهده مشخصات فنی و اطلاعات رسمی محصول، می‌توانید به مستندات رسمی HPE 12G SAS Expander Card مراجعه کنید.
